使用DragonFly进行智能镜像分发 原创 ​

Dragonfly 是一款基于 P2P 的智能镜像和文件分发工具。它旨在提高文件传输的效率和速率，最大限度地利用网络带宽，尤其是在分发大量数据时，例如应用分发、缓存分发、日志分发和镜像分发。

在阿里巴巴，Dragonfly 每个月会被调用 20 亿次，分发的数据量高达 3.4PB。Dragonfly 已成为阿里巴巴基础设施中的重要一环。

尽管容器技术大部分时候简化了运维工作，但是它也带来了一些挑战：例如镜像分发的效率问题，尤其是必须在多个主机上复制镜像分发时。

Dragonfly 在这种场景下能够完美支持 Docker 和 PouchContainer。它也兼容其他格式的容器。相比原生方式，它能将容器分发速度提高 57 倍，并让 Registry 网络出口流量降低 99.5%。

Dragonfly 能让所有类型的文件、镜像或数据分发变得简单而经济。

更多请通过官方文档了解。

纯 Docker 部署 ​

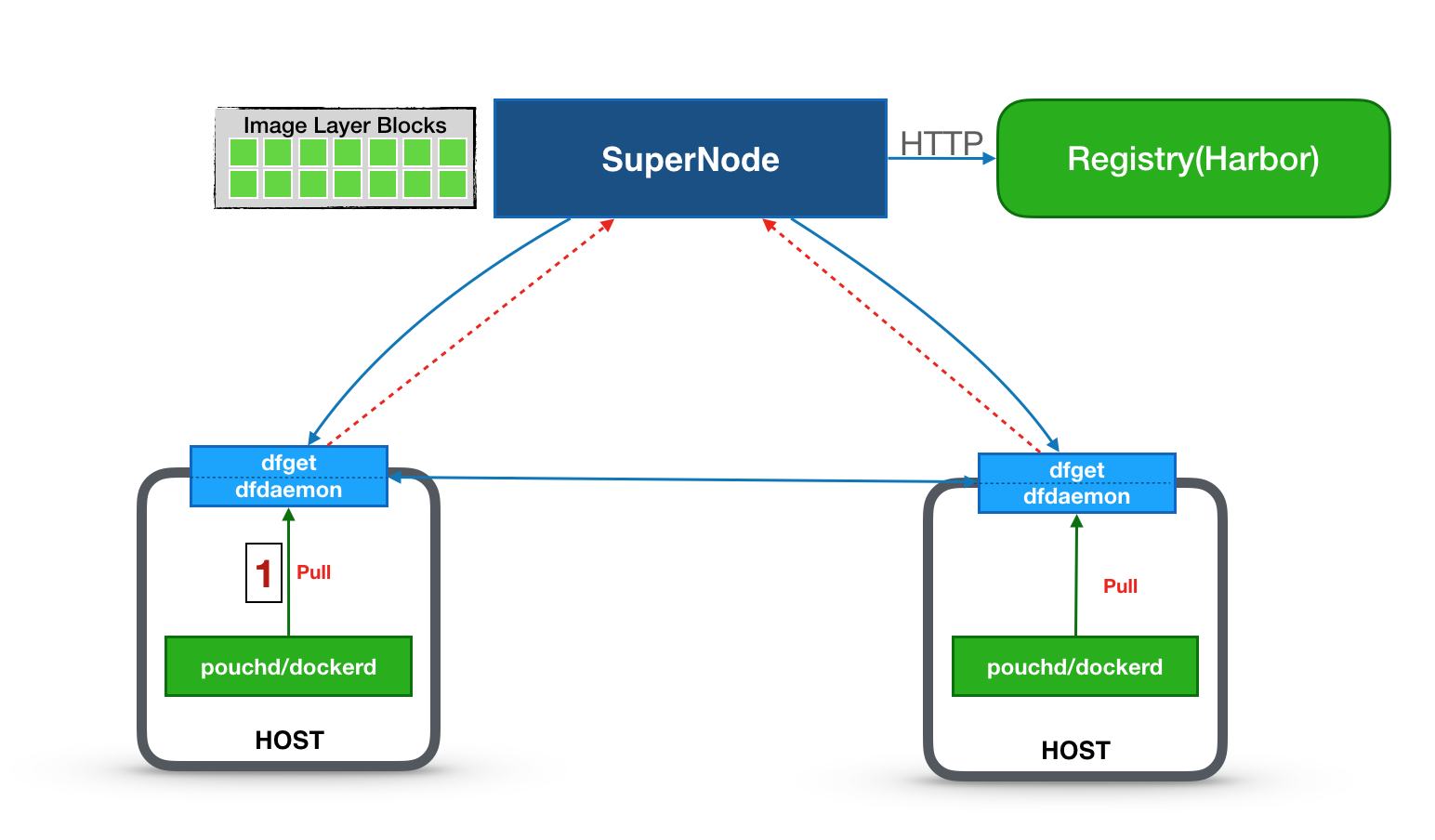

这里采用多机部署，方案如下：

9d891365eceee00484879da7bdb8384b MD5

应用IP
服务端172.17.100.120
客户端172.17.100.121
客户端172.17.100.122

部署服务端 ​

以 docker 方式部署，命令如下：

bash
docker run -d --name supernode --restart=always -p 8001:8001 -p 8002:8002 \
    dragonflyoss/supernode:0.3.0 -Dsupernode.advertiseIp=172.17.100.120

部署客户端 ​

准备配置文件 ​

Dragonfly 的配置文件默认位于 /etc/dragonfly 目录下，使用容器部署客户端时，需要将配置文件挂载到容器内。

为客户端配置 Dragonfly Supernode 地址：

bash
cat <<EOD > /etc/dragonfly/dfget.yml
nodes:
    - 172.17.100.120
EOD

启动客户端 ​

bash
docker run -d --name dfclient --restart=always -p 65001:65001 \
    -v /etc/dragonfly:/etc/dragonfly \
    dragonflyoss/dfclient:v0.3.0 --registry https://index.docker.io

registry 是仓库地址，这里使用的官方仓库

修改 Docker Daemon 配置 ​

我们需要修改 Dragonfly 客户端机器（dfclient0, dfclient1）上 Docker Daemon 配置，通过 mirror 方式来使用 Dragonfly 进行镜像的拉取。

在配置文件 /etc/docker/daemon.json 中添加或更新如下配置项：

json
{
  "registry-mirrors": ["http://127.0.0.1:65001"]
}

然后重启 Docker

bash
systemctl restart docker

拉取镜像测试 ​

在任意一台客户端上进行测试，比如：

bash
docker pull tomcat

验证 ​

查看 client 端的日志，如果输出如下，则表示是通过 DragonFly 来传输的。

bash
docker exec dfclient grep 'downloading piece' /root/.small-dragonfly/logs/dfclient.log
text
2020-06-20 15:56:49.813 INFO sign:146-1592668602.159 : downloading piece:{"taskID":"4d977359836129ce2eec4b8418a7042c47db547a239e2a577ddc787ee177289c","superNode":"172.17.100.120","dstCid":"cdnnode:172.17.100.120~4d977359836129ce2eec4b8418a7042c47db547a239e2a577ddc787ee177289c","range":"0-4194303","result":503,"status":701,"pieceSize":4194304,"pieceNum":0}

如果需要查看镜像是否通过其他 peer 节点来完成传输，可以执行以下命令：

bash
docker exec dfclient grep 'downloading piece' /root/.small-dragonfly/logs/dfclient.log | grep -v cdnnode

如果以上命令没有输出结果，则说明镜像没有通过其他 peer 节点完成传输，否则说明通过其他 peer 节点完成传输。

在 Kubernetes 中部署 ​

服务端以 Deployment 的形式部署

yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: supernode
  name: supernode
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: supernode
  template:
    metadata:
      labels:
        app: supernode
      annotations:
        scheduler.alpha.kubernetes.io/critical-pod: ""
    spec:
      containers:
        - image: dragonflyoss/supernode:0.3.0
          name: supernode
          ports:
            - containerPort: 8080
              hostPort: 8080
              name: tomcat
              protocol: TCP
            - containerPort: 8001
              hostPort: 8001
              name: register
              protocol: TCP
            - containerPort: 8002
              hostPort: 8002
              name: download
              protocol: TCP
          volumeMounts:
            - mountPath: /etc/localtime
              name: ltime
            - mountPath: /home/admin/supernode/logs/
              name: log
            - mountPath: /home/admin/supernode/repo/
              name: data
      hostNetwork: true
      dnsPolicy: ClusterFirstWithHostNet
      restartPolicy: Always
      tolerations:
        - effect: NoExecute
          operator: Exists
        - effect: NoSchedule
          operator: Exists
      nodeSelector:
        node-role.kubernetes.io/master: ""
      volumes:
        - hostPath:
            path: /etc/localtime
            type: ""
          name: ltime
        - hostPath:
            path: /data/log/supernode
            type: DirectoryOrCreate
          name: log
        - hostPath:
            path: /data/supernode/repo/
            type: DirectoryOrCreate
          name: data

---
kind: Service
apiVersion: v1
metadata:
  name: supernode
  namespace: kube-system
spec:
  selector:
    app: supernode
  ports:
    - name: register
      protocol: TCP
      port: 8001
      targetPort: 8001
    - name: download
      protocol: TCP
      port: 8002
      targetPort: 8002

以 hostNetwork 的形式部署在 master 上。

部署过后可以看到 supernode 已经正常启动了。

bash
# kubectl get pod -n kube-system | grep supernode
supernode-86dc99f6d5-mblck                 1/1     Running   0          4m1s

客户端以 daemonSet 的形式部署，yaml 文件如下：

yaml
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: dfdaemon
  namespace: kube-system
spec:
  selector:
    matchLabels:
      app: dfdaemon
  template:
    metadata:
      annotations:
        scheduler.alpha.kubernetes.io/critical-pod: ""
      labels:
        app: dfdaemon
    spec:
      containers:
        - image: dragonflyoss/dfclient:v0.3.0
          name: dfdaemon
          imagePullPolicy: IfNotPresent
          args:
            - --registry https://index.docker.io
          resources:
            requests:
              cpu: 250m
          volumeMounts:
            - mountPath: /etc/dragonfly/dfget.yml
              subPath: dfget.yml
              name: dragonconf
      hostNetwork: true
      dnsPolicy: ClusterFirstWithHostNet
      restartPolicy: Always
      tolerations:
        - effect: NoExecute
          operator: Exists
        - effect: NoSchedule
          operator: Exists
      volumes:
        - name: dragonconf
          configMap:
            name: dragonfly-conf

配置文件我们以 configMap 的形式挂载，所以我们还需要编写一个 configMap 的 yaml 文件，如下：

yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: dragonfly-conf
  namespace: kube-system
data:
  dfget.yml: |
    nodes:
    - 172.17.100.120

部署过后观察结果

plain
# kubectl get pod -n kube-system | grep dfdaemon
dfdaemon-mj4p6                             1/1     Running   0          3m51s
dfdaemon-wgq5d                             1/1     Running   0          3m51s
dfdaemon-wljt6                             1/1     Running   0          3m51s

然后修改 docker daemon 的配置，如下：

json
{
  "registry-mirrors": ["http://127.0.0.1:65001"]
}

重启 docker

bash
systemctl restart docker

现在我们来拉取镜像测试，并观察日志输出。

下载镜像（在 master 上测试的）：

bash
docker pull nginx

然后观察日志

bash
kubectl exec  -n kube-system dfdaemon-wgq5d  grep 'downloading piece' /root/.small-dragonfly/logs/dfclient.log

看到日志输出如下，表示成功

text
2020-06-20 17:14:54.578 INFO sign:128-1592673287.190 : downloading piece:{"taskID":"089dc52627a346df2a2ff67f6c07497167b35c4bad2bca1e9aad087441116982","superNode":"172.17.100.120","dstCid":"cdnnode:192.168.235.192~089dc52627a346df2a2ff67f6c07497167b35c4bad2bca1e9aad087441116982","range":"0-4194303","result":503,"status":701,"pieceSize":4194304,"pieceNum":0}

今天的测试就到这里，我这是自己的小集群实验室，效果其实并不明显，在大集群效果可能更好。
