在Kubernetes中使用skywalking进行链路监控
skywalking 是什么?为什么要给你的应用加上 skywalking?
在介绍 skywalking 之前,我们先来了解一个东西,那就是 APM(Application Performance Management)系统。
一、什么是 APM 系统
APM (Application Performance Management) 即应用性能管理系统,是对企业系统即时监控以实现
对应用程序性能管理和故障管理的系统化的解决方案。应用性能管理,主要指对企业的关键业务应用进
行监测、优化,提高企业应用的可靠性和质量,保证用户得到良好的服务,降低 IT 总拥有成本。
APM 系统是可以帮助理解系统行为、用于分析性能问题的工具,以便发生故障的时候,能够快速定位和
解决问题。
说白了就是随着微服务的的兴起,传统的单体应用拆分为不同功能的小应用,用户的一次请求会经过多个系统,不同服务之间的调用非常复杂,其中任何一个系统出错都可能影响整个请求的处理结果。为了解决这个问题,Google 推出了一个分布式链路跟踪系统 Dapper ,之后各个互联网公司都参照 Dapper 的思想推出了自己的分布式链路跟踪系统,而这些系统就是分布式系统下的 APM 系统。
目前市面上的 APM 系统有很多,比如 skywalking、pinpoint、zipkin 等。其中
- Zipkin:由 Twitter 公司开源,开放源代码分布式的跟踪系统,用于收集服务的定时数据,以解决微服务架构中的延迟问题,包括:数据的收集、存储、查找和展现。
- Pinpoint:一款对 Java 编写的大规模分布式系统的 APM 工具,由韩国人开源的分布式跟踪组件。
- Skywalking:国产的优秀 APM 组件,是一个对 JAVA 分布式应用程序集群的业务运行情况进行追踪、告警和分析的系统。
二、什么是 skywalking
SkyWalking 是 apache 基金会下面的一个开源 APM 项目,为微服务架构和云原生架构系统设计。它通过探针自动收集所需的标,并进行分布式追踪。通过这些调用链路以及指标,Skywalking APM 会感知应用间关系和服务间关系,并进行相应的指标统计。Skywalking 支持链路追踪和监控应用组件基本涵盖主流框架和容器,如国产 RPC Dubbo 和 motan 等,国际化的 spring boot,spring cloud。官方网站:http://skywalking.apache.org/
Skywalking 的具有以下几个特点:
- 多语言自动探针,Java,.NET Core 和 Node.JS。
- 多种监控手段,语言探针和 service mesh。
- 轻量高效。不需要额外搭建大数据平台。
- 模块化架构。UI、存储、集群管理多种机制可选。
- 支持告警。
- 优秀的可视化效果。

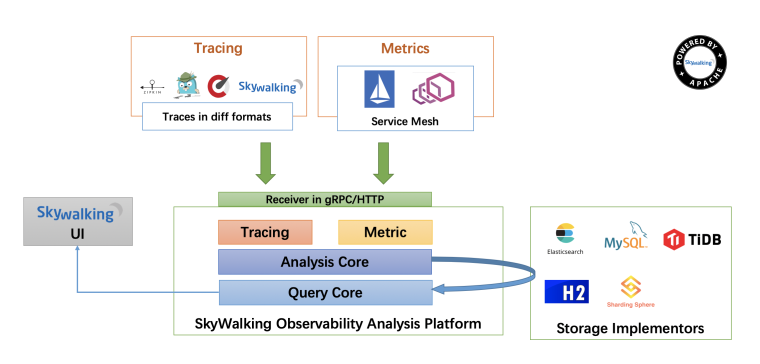

Skywalking 整体架构如下:
整体架构包含如下三个组成部分:
探针(agent)负责进行数据的收集,包含了 Tracing 和 Metrics 的数据,agent 会被安装到服务所在的服务器上,以方便数据的获取。
可观测性分析平台 OAP(Observability Analysis Platform),接收探针发送的数据,并在内存中使用分析引擎(Analysis Core)进行数据的整合运算,然后将数据存储到对应的存储介质上,比如 Elasticsearch、MySQL 数据库、H2 数据库等。同时 OAP 还使用查询引擎(Query Core)提供 HTTP 查询接口。
Skywalking 提供单独的 UI 进行数据的查看,此时 UI 会调用 OAP 提供的接口,获取对应的数据然后进行展示。
三、搭建并使用
搭建其实很简单,官方有提供搭建案例。
上文提到 skywalking 的后端数据存储的介质可以是 Elasticsearch、MySQL 数据库、H2 数据库等,我这里使用 Elasticsearch 作为数据存储,而且为了便与扩展和收集其他应用日志,我将单独搭建 Elasticsearch。
3.1、搭建 elasticsearch

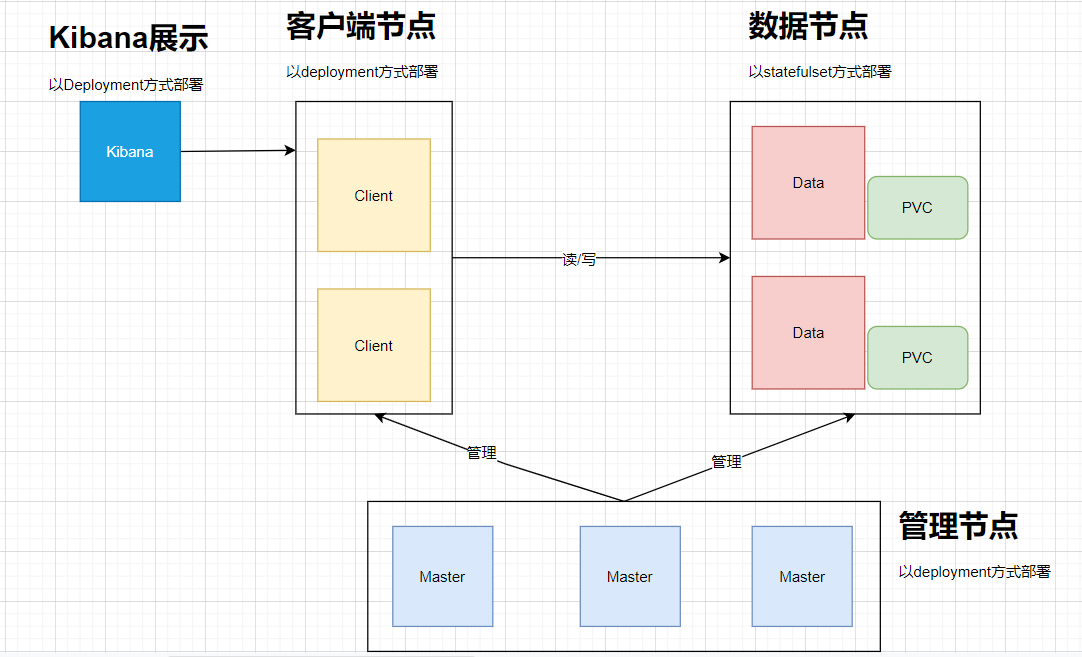

为了增加 es 的扩展性,按角色功能分为 master 节点、data 数据节点、client 客户端节点。其整体架构如下:
其中:
- Elasticsearch 数据节点 Pods 被部署为一个有状态集(StatefulSet)
- Elasticsearch master 节点 Pods 被部署为一个 Deployment
- Elasticsearch 客户端节点 Pods 是以 Deployment 的形式部署的,其内部服务将允许访问 R/W 请求的数据节点
- Kibana 部署为 Deployment,其服务可在 Kubernetes 集群外部访问
(1)先创建 estatic 的命名空间(es-ns.yaml):
apiVersion: v1
kind: Namespace
metadata:
name: elastic
执行kubectl apply -f es-ns.yaml
(2)部署 es master
配置清单如下(es-master.yaml):
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: elasticsearch-master-config
labels:
app: elasticsearch
role: master
data:
elasticsearch.yml: |-
cluster.name: ${CLUSTER_NAME}
node.name: ${NODE_NAME}
discovery.seed_hosts: ${NODE_LIST}
cluster.initial_master_nodes: ${MASTER_NODES}
network.host: 0.0.0.0
node:
master: true
data: false
ingest: false
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: elasticsearch-master
labels:
app: elasticsearch
role: master
spec:
ports:
- port: 9300
name: transport
selector:
app: elasticsearch
role: master
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: elastic
name: elasticsearch-master
labels:
app: elasticsearch
role: master
spec:
replicas: 1
selector:
matchLabels:
app: elasticsearch
role: master
template:
metadata:
labels:
app: elasticsearch
role: master
spec:
initContainers:
- name: init-sysctl
image: busybox:1.27.2
command:
- sysctl
- -w
- vm.max_map_count=262144
securityContext:
privileged: true
containers:
- name: elasticsearch-master
image: docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
- name: CLUSTER_NAME
value: elasticsearch
- name: NODE_NAME
value: elasticsearch-master
- name: NODE_LIST
value: elasticsearch-master,elasticsearch-data,elasticsearch-client
- name: MASTER_NODES
value: elasticsearch-master
- name: "ES_JAVA_OPTS"
value: "-Xms512m -Xmx512m"
ports:
- containerPort: 9300
name: transport
volumeMounts:
- name: config
mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
readOnly: true
subPath: elasticsearch.yml
- name: storage
mountPath: /data
volumes:
- name: config
configMap:
name: elasticsearch-master-config
- name: "storage"
emptyDir:
medium: ""
---
然后执行kubectl apply -f ``es-master.yaml
创建配置清单,然后 pod 变为running
状态即为部署成功。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-master-77d5d6c9db-xt5kq 1/1 Running 0 67s
(3)部署 es data
配置清单如下(es-data.yaml):
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: elasticsearch-data-config
labels:
app: elasticsearch
role: data
data:
elasticsearch.yml: |-
cluster.name: ${CLUSTER_NAME}
node.name: ${NODE_NAME}
discovery.seed_hosts: ${NODE_LIST}
cluster.initial_master_nodes: ${MASTER_NODES}
network.host: 0.0.0.0
node:
master: false
data: true
ingest: false
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: elasticsearch-data
labels:
app: elasticsearch
role: data
spec:
ports:
- port: 9300
name: transport
selector:
app: elasticsearch
role: data
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
namespace: elastic
name: elasticsearch-data
labels:
app: elasticsearch
role: data
spec:
serviceName: "elasticsearch-data"
selector:
matchLabels:
app: elasticsearch
role: data
template:
metadata:
labels:
app: elasticsearch
role: data
spec:
initContainers:
- name: init-sysctl
image: busybox:1.27.2
command:
- sysctl
- -w
- vm.max_map_count=262144
securityContext:
privileged: true
containers:
- name: elasticsearch-data
image: docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
- name: CLUSTER_NAME
value: elasticsearch
- name: NODE_NAME
value: elasticsearch-data
- name: NODE_LIST
value: elasticsearch-master,elasticsearch-data,elasticsearch-client
- name: MASTER_NODES
value: elasticsearch-master
- name: "ES_JAVA_OPTS"
value: "-Xms1024m -Xmx1024m"
ports:
- containerPort: 9300
name: transport
volumeMounts:
- name: config
mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
readOnly: true
subPath: elasticsearch.yml
- name: elasticsearch-data-persistent-storage
mountPath: /data/db
volumes:
- name: config
configMap:
name: elasticsearch-data-config
volumeClaimTemplates:
- metadata:
name: elasticsearch-data-persistent-storage
spec:
accessModes: ["ReadWriteOnce"]
storageClassName: managed-nfs-storage
resources:
requests:
storage: 20Gi
---
执行kubectl apply -f es-data.yaml
创建配置清单,其状态变为 running 即为部署成功。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-data-0 1/1 Running 0 4s
elasticsearch-master-77d5d6c9db-gklgd 1/1 Running 0 2m35s
elasticsearch-master-77d5d6c9db-gvhcb 1/1 Running 0 2m35s
elasticsearch-master-77d5d6c9db-pflz6 1/1 Running 0 2m35s
(4)部署 es client
配置清单如下(es-client.yaml):
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: elasticsearch-client-config
labels:
app: elasticsearch
role: client
data:
elasticsearch.yml: |-
cluster.name: ${CLUSTER_NAME}
node.name: ${NODE_NAME}
discovery.seed_hosts: ${NODE_LIST}
cluster.initial_master_nodes: ${MASTER_NODES}
network.host: 0.0.0.0
node:
master: false
data: false
ingest: true
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: elasticsearch-client
labels:
app: elasticsearch
role: client
spec:
ports:
- port: 9200
name: client
- port: 9300
name: transport
selector:
app: elasticsearch
role: client
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: elastic
name: elasticsearch-client
labels:
app: elasticsearch
role: client
spec:
selector:
matchLabels:
app: elasticsearch
role: client
template:
metadata:
labels:
app: elasticsearch
role: client
spec:
initContainers:
- name: init-sysctl
image: busybox:1.27.2
command:
- sysctl
- -w
- vm.max_map_count=262144
securityContext:
privileged: true
containers:
- name: elasticsearch-client
image: docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
- name: CLUSTER_NAME
value: elasticsearch
- name: NODE_NAME
value: elasticsearch-client
- name: NODE_LIST
value: elasticsearch-master,elasticsearch-data,elasticsearch-client
- name: MASTER_NODES
value: elasticsearch-master
- name: "ES_JAVA_OPTS"
value: "-Xms256m -Xmx256m"
ports:
- containerPort: 9200
name: client
- containerPort: 9300
name: transport
volumeMounts:
- name: config
mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
readOnly: true
subPath: elasticsearch.yml
- name: storage
mountPath: /data
volumes:
- name: config
configMap:
name: elasticsearch-client-config
- name: "storage"
emptyDir:
medium: ""
执行kubectl apply -f es-client.yaml
创建配置清单,其状态变为 running 即为部署成功。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-client-f79cf4f7b-pbz9d 1/1 Running 0 5s
elasticsearch-data-0 1/1 Running 0 3m11s
elasticsearch-master-77d5d6c9db-gklgd 1/1 Running 0 5m42s
elasticsearch-master-77d5d6c9db-gvhcb 1/1 Running 0 5m42s
elasticsearch-master-77d5d6c9db-pflz6 1/1 Running 0 5m42s
(5)生成密码
我们启用了 xpack 安全模块来保护我们的集群,所以我们需要一个初始化的密码。我们可以执行如下所示的命令,在客户端节点容器内运行 bin/elasticsearch-setup-passwords
命令来生成默认的用户名和密码:
# kubectl exec $(kubectl get pods -n elastic | grep elasticsearch-client | sed -n 1p | awk '{print $1}') \
-n elastic \
-- bin/elasticsearch-setup-passwords auto -b
Changed password for user apm_system
PASSWORD apm_system = QNSdaanAQ5fvGMrjgYnM
Changed password for user kibana_system
PASSWORD kibana_system = UFPiUj0PhFMCmFKvuJuc
Changed password for user kibana
PASSWORD kibana = UFPiUj0PhFMCmFKvuJuc
Changed password for user logstash_system
PASSWORD logstash_system = Nqes3CCxYFPRLlNsuffE
Changed password for user beats_system
PASSWORD beats_system = Eyssj5NHevFjycfUsPnT
Changed password for user remote_monitoring_user
PASSWORD remote_monitoring_user = 7Po4RLQQZ94fp7F31ioR
Changed password for user elastic
PASSWORD elastic = n816QscHORFQMQWQfs4U
注意需要将 elastic 用户名和密码也添加到 Kubernetes 的 Secret 对象中:
kubectl create secret generic elasticsearch-pw-elastic \
-n elastic \
--from-literal password=n816QscHORFQMQWQfs4U
(6)、验证集群状态
kubectl exec -n elastic \
$(kubectl get pods -n elastic | grep elasticsearch-client | sed -n 1p | awk '{print $1}') \
-- curl -u elastic:n816QscHORFQMQWQfs4U http://elasticsearch-client.elastic:9200/_cluster/health?pretty
{
"cluster_name" : "elasticsearch",
"status" : "green",
"timed_out" : false,
"number_of_nodes" : 3,
"number_of_data_nodes" : 1,
"active_primary_shards" : 2,
"active_shards" : 2,
"relocating_shards" : 0,
"initializing_shards" : 0,
"unassigned_shards" : 0,
"delayed_unassigned_shards" : 0,
"number_of_pending_tasks" : 0,
"number_of_in_flight_fetch" : 0,
"task_max_waiting_in_queue_millis" : 0,
"active_shards_percent_as_number" : 100.0
}
上面status
的状态为green
,表示集群正常。到这里 ES 集群就搭建完了。为了方便操作可以再部署一个kibana
服务,如下:
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: kibana-config
labels:
app: kibana
data:
kibana.yml: |-
server.host: 0.0.0.0
elasticsearch:
hosts: ${ELASTICSEARCH_HOSTS}
username: ${ELASTICSEARCH_USER}
password: ${ELASTICSEARCH_PASSWORD}
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: kibana
labels:
app: kibana
spec:
ports:
- port: 5601
name: webinterface
selector:
app: kibana
---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
annotations:
prometheus.io/http-probe: 'true'
prometheus.io/scrape: 'true'
name: kibana
namespace: elastic
spec:
rules:
- host: kibana.coolops.cn
http:
paths:
- backend:
serviceName: kibana
servicePort: 5601
path: /
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: elastic
name: kibana
labels:
app: kibana
spec:
selector:
matchLabels:
app: kibana
template:
metadata:
labels:
app: kibana
spec:
containers:
- name: kibana
image: docker.elastic.co/kibana/kibana:7.8.0
ports:
- containerPort: 5601
name: webinterface
env:
- name: ELASTICSEARCH_HOSTS
value: "http://elasticsearch-client.elastic.svc.cluster.local:9200"
- name: ELASTICSEARCH_USER
value: "elastic"
- name: ELASTICSEARCH_PASSWORD
valueFrom:
secretKeyRef:
name: elasticsearch-pw-elastic
key: password
volumeMounts:
- name: config
mountPath: /usr/share/kibana/config/kibana.yml
readOnly: true
subPath: kibana.yml
volumes:
- name: config
configMap:
name: kibana-config
---
然后执行kubectl apply -f kibana.yaml
创建 kibana,查看 pod 的状态是否为 running。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-client-f79cf4f7b-pbz9d 1/1 Running 0 30m
elasticsearch-data-0 1/1 Running 0 33m
elasticsearch-master-77d5d6c9db-gklgd 1/1 Running 0 36m
elasticsearch-master-77d5d6c9db-gvhcb 1/1 Running 0 36m
elasticsearch-master-77d5d6c9db-pflz6 1/1 Running 0 36m
kibana-6b9947fccb-4vp29 1/1 Running 0 3m51s

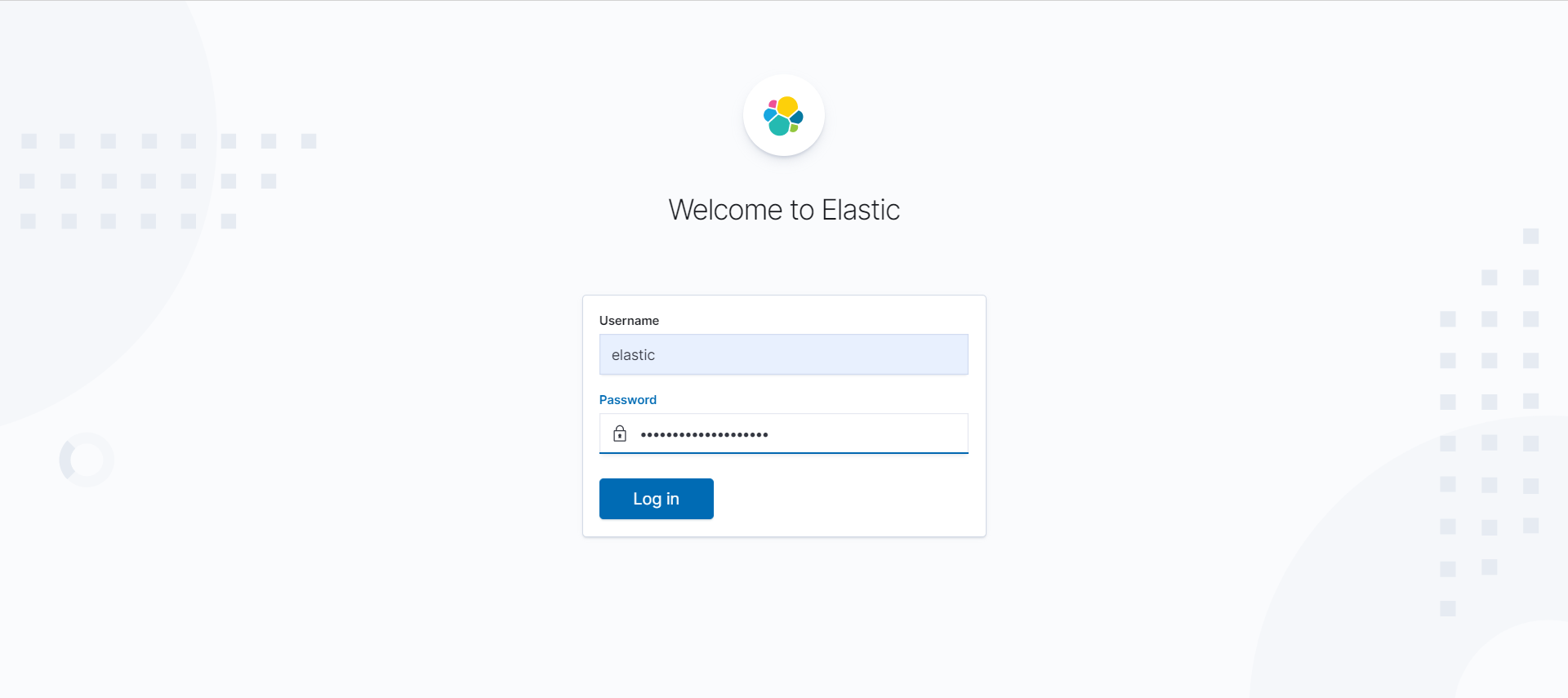

如下图所示,使用上面我们创建的 Secret 对象的 elastic 用户和生成的密码即可登录:

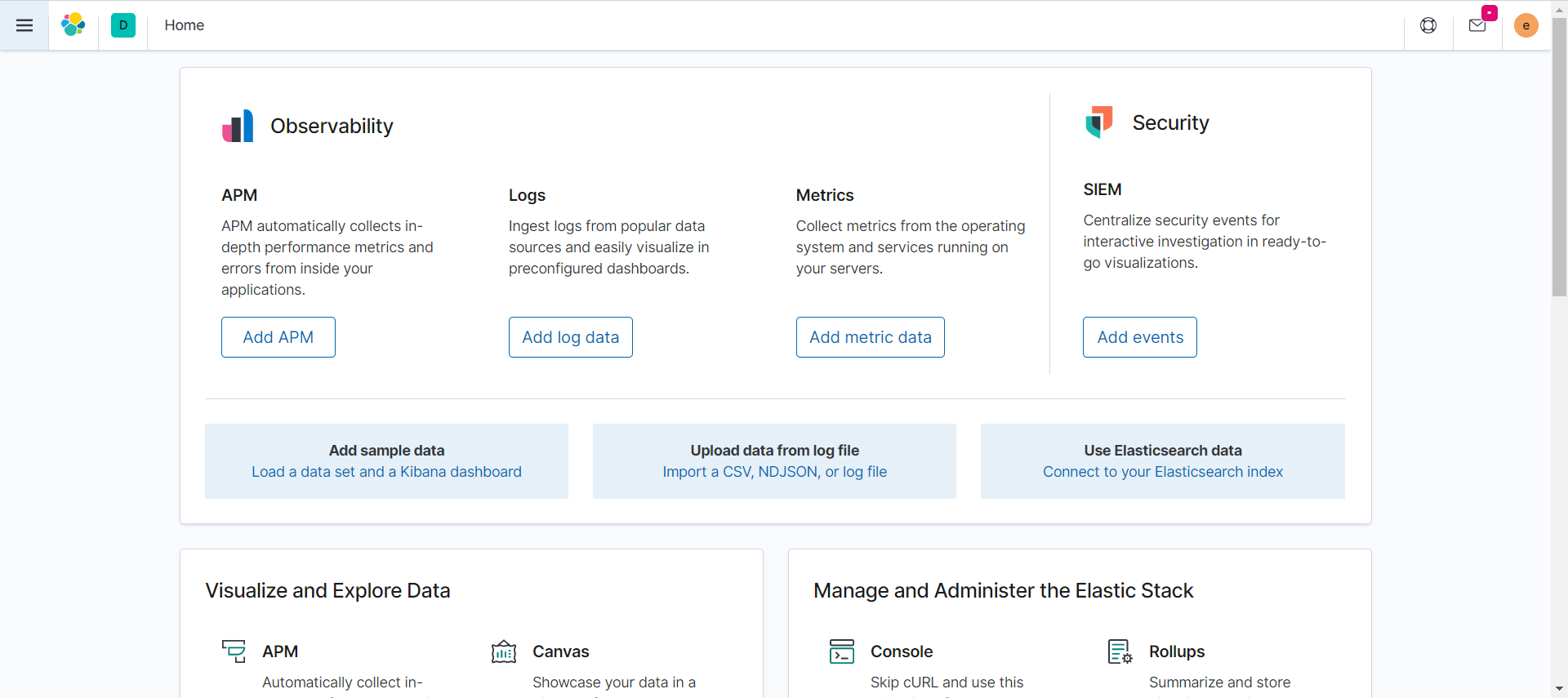

登录后界面如下:
3.2、搭建 skywalking server
我这里使用 helm 安装
(1)安装 helm,这里是使用的 helm3
wget https://get.helm.sh/helm-v3.0.0-linux-amd64.tar.gz
tar zxvf helm-v3.0.0-linux-amd64.tar.gz
mv linux-amd64/helm /usr/bin/
说明:helm3 没有 tiller 这个服务端了,直接用 kubeconfig 进行验证通信,所以建议部署在 master 节点
(2)下载 skywalking 的代码
mkdir /home/install/package -p
cd /home/install/package
git clone https://github.com/apache/skywalking-kubernetes.git
(3)进入 chart 目录进行安装
cd skywalking-kubernetes/chart
helm repo add elastic https://helm.elastic.co
helm dep up skywalking
helm install my-skywalking skywalking -n skywalking \
--set elasticsearch.enabled=false \
--set elasticsearch.config.host=elasticsearch-client.elastic.svc.cluster.local \
--set elasticsearch.config.port.http=9200 \
--set elasticsearch.config.user=elastic \
--set elasticsearch.config.password=n816QscHORFQMQWQfs4U
先要创建一个 skywalking 的 namespace: kubectl create ns skywalking
(4)查看所有 pod 是否处于 running
# kubectl get pod
NAME READY STATUS RESTARTS AGE
my-skywalking-es-init-x89pr 0/1 Completed 0 15h
my-skywalking-oap-694fc79d55-2dmgr 1/1 Running 0 16h
my-skywalking-oap-694fc79d55-bl5hk 1/1 Running 4 16h
my-skywalking-ui-6bccffddbd-d2xhs 1/1 Running 0 16h
也可以通过以下命令来查看 chart。
# helm list --all-namespaces
NAME NAMESPACE REVISION UPDATED STATUS CHART APP VERSION
my-skywalking skywalking 1 2020-09-29 14:42:10.952238898 +0800 CST deployed skywalking-3.1.0 8.1.0
如果要修改配置,则直接修改 value.yaml,如下我们修改 my-skywalking-ui 的 service 为 NodePort,则如下修改:
.....
ui:
name: ui
replicas: 1
image:
repository: apache/skywalking-ui
tag: 8.1.0
pullPolicy: IfNotPresent
....
service:
type: NodePort
# clusterIP: None
externalPort: 80
internalPort: 8080
....
然后使用以下命名升级即可。
helm upgrade sky-server ../skywalking -n skywalking
然后我们可以查看 service 是否变为 NodePort 了。
# kubectl get svc -n skywalking
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
my-skywalking-oap ClusterIP 10.109.109.131 <none> 12800/TCP,11800/TCP 88s
my-skywalking-ui NodePort 10.102.247.110 <none> 80:32563/TCP 88s

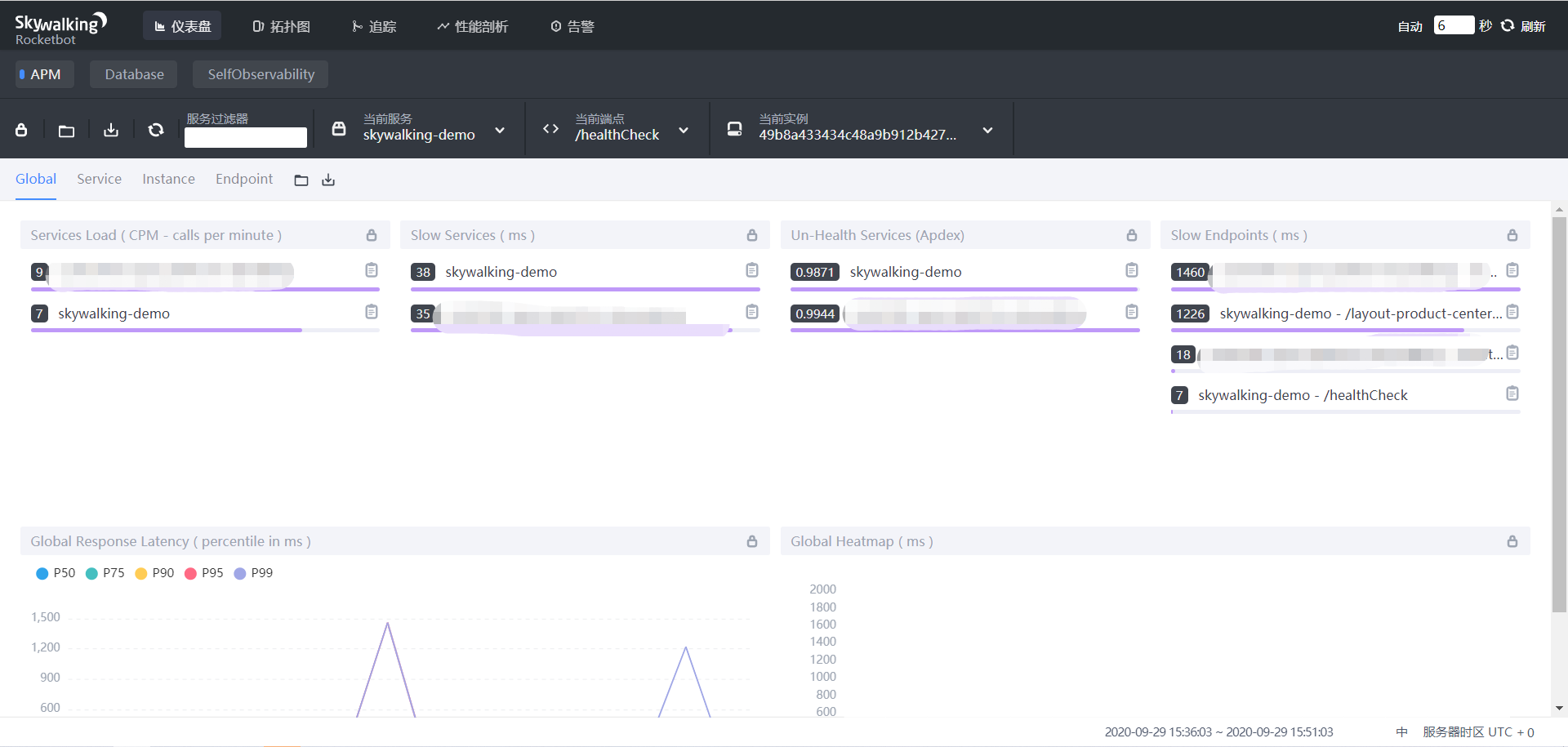

现在就可以通过 UI 界面查看 skywalking 了,界面如下:
3.3、应用接入 skywalking agent
现在 skywalking 的服务端已经安装好了,接下来就是应用接入了,所谓的应用接入就是应用在启动的时候加入 skywalking agent,在容器中接入 agent 的方式我这里介绍两种。
- 在制作应用镜像的时候把 agent 所需的文件和包一起打进去
- 以 sidecar 的形式给应用容器接入 agent
首先我们应该下载对应的 agent 软件包:
wget https://mirrors.tuna.tsinghua.edu.cn/apache/skywalking/8.1.0/apache-skywalking-apm-8.1.0.tar.gz
tar xf apache-skywalking-apm-8.1.0.tar.gz
(1)在制作应用镜像的时候把 agent 所需的文件和包一起打进去
开发类似下面的 Dockerfile,然后直接 build 镜像即可,这种方法比较简单
FROM harbor-test.coolops.com/coolops/jdk:8u144_test
RUN mkdir -p /usr/skywalking/agent/
ADD apache-skywalking-apm-bin/agent/ /usr/skywalking/agent/
注意:这个 Dockerfile 是咱们应用打包的基础镜像,不是应用的 Dockerfile
(2)、以 sidecar 的形式添加 agent 包
首先制作一个只有 agent 的镜像,如下:
FROM busybox:latest
ENV LANG=C.UTF-8
RUN set -eux && mkdir -p /usr/skywalking/agent/
ADD apache-skywalking-apm-bin/agent/ /usr/skywalking/agent/
WORKDIR /
然后我们像下面这样开发 deployment 的 yaml 清单。
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
name: demo-sw
name: demo-sw
spec:
replicas: 1
selector:
matchLabels:
name: demo-sw
template:
metadata:
labels:
name: demo-sw
spec:
initContainers:
- image: innerpeacez/sw-agent-sidecar:latest
name: sw-agent-sidecar
imagePullPolicy: IfNotPresent
command: ['sh']
args: ['-c','mkdir -p /skywalking/agent && cp -r /usr/skywalking/agent/* /skywalking/agent']
volumeMounts:
- mountPath: /skywalking/agent
name: sw-agent
containers:
- image: harbor.coolops.cn/skywalking-java:1.7.9
name: demo
command:
- java -javaagent:/usr/skywalking/agent/skywalking-agent.jar -Dskywalking.agent.service_name=${SW_AGENT_NAME} -jar demo.jar
volumeMounts:
- mountPath: /usr/skywalking/agent
name: sw-agent
ports:
- containerPort: 80
env:
- name: SW_AGENT_COLLECTOR_BACKEND_SERVICES
value: 'my-skywalking-oap.skywalking.svc.cluster.local:11800'
- name: SW_AGENT_NAME
value: cartechfin-open-platform-skywalking
volumes:
- name: sw-agent
emptyDir: {}
我们在启动应用的时候只要引入 skywalking 的 javaagent 即可,如下:
java -javaagent:/path/to/skywalking-agent/skywalking-agent.jar -Dskywalking.agent.service_name=${SW_AGENT_NAME} -jar yourApp.jar

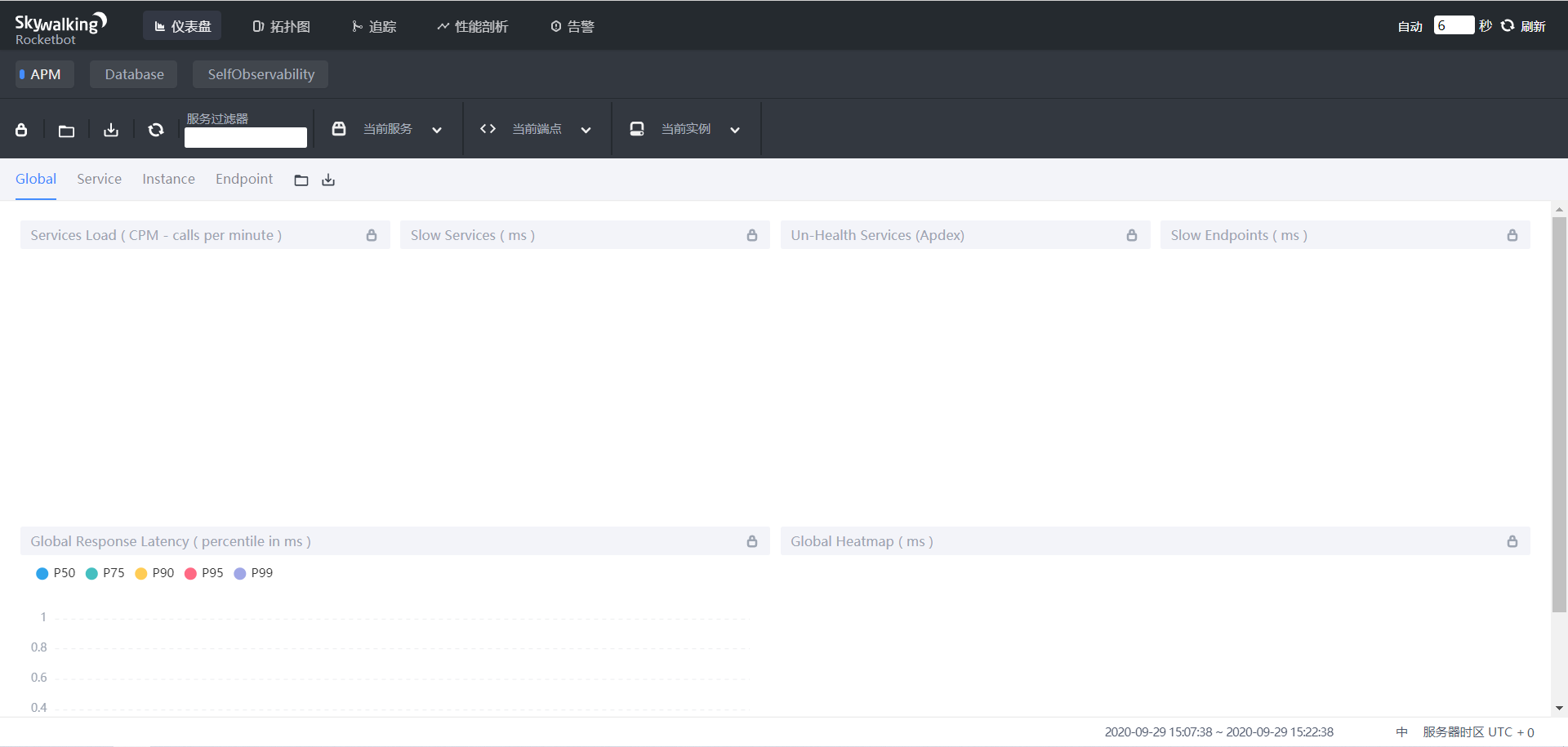

然后我们就可以在 UI 界面看到注册上来的应用了,如下:

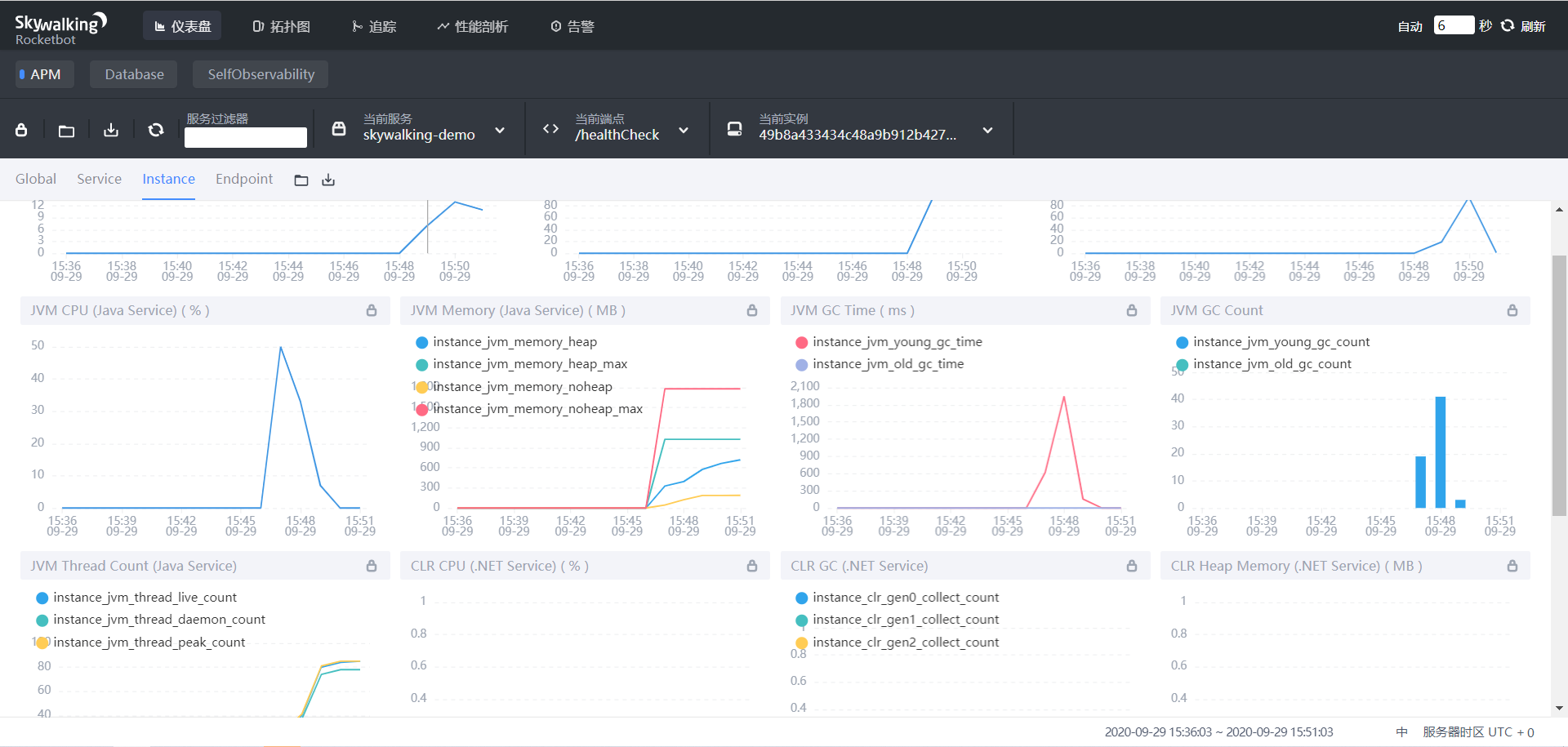

可以查看 JVM 数据,如下:

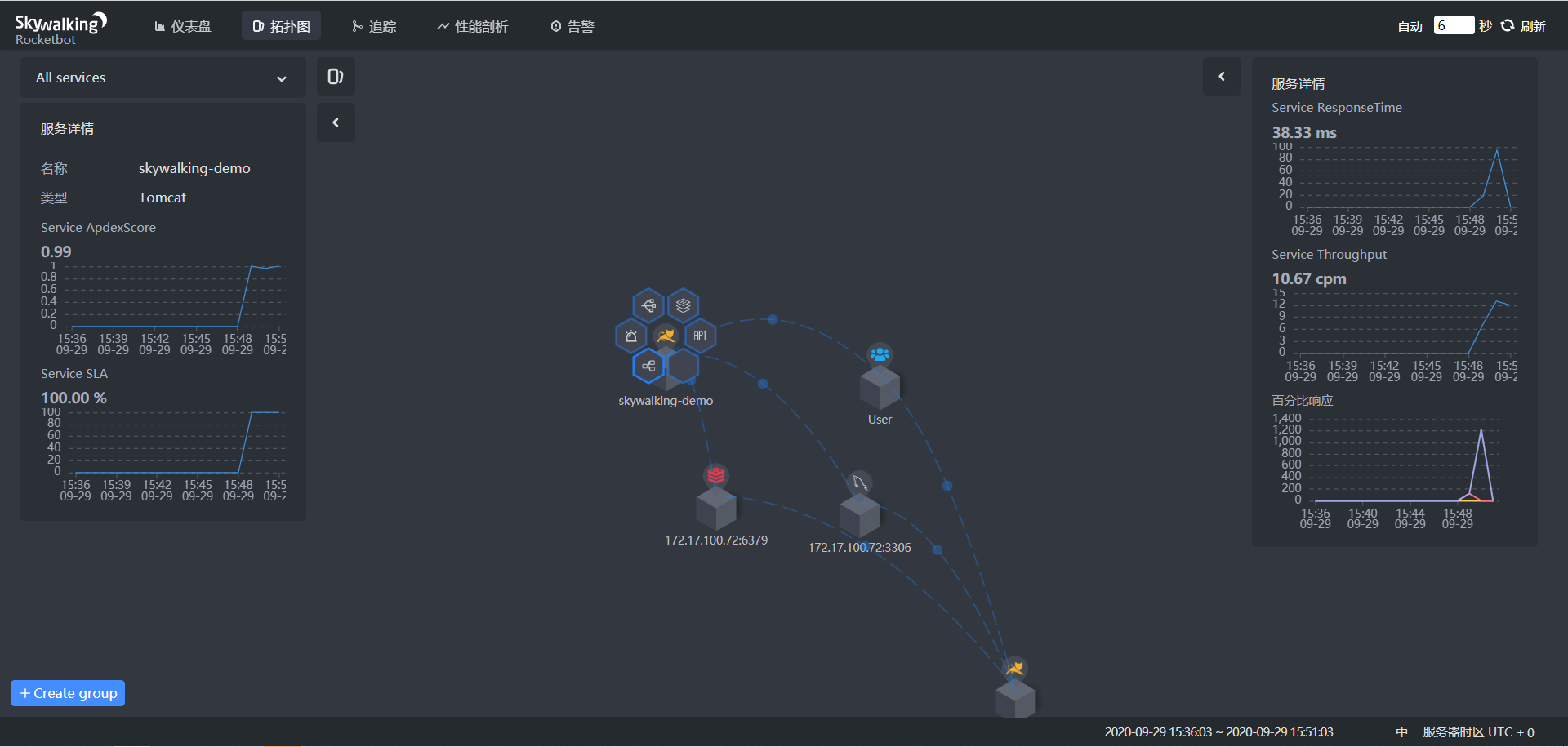

也可以查看其拓扑图,如下:

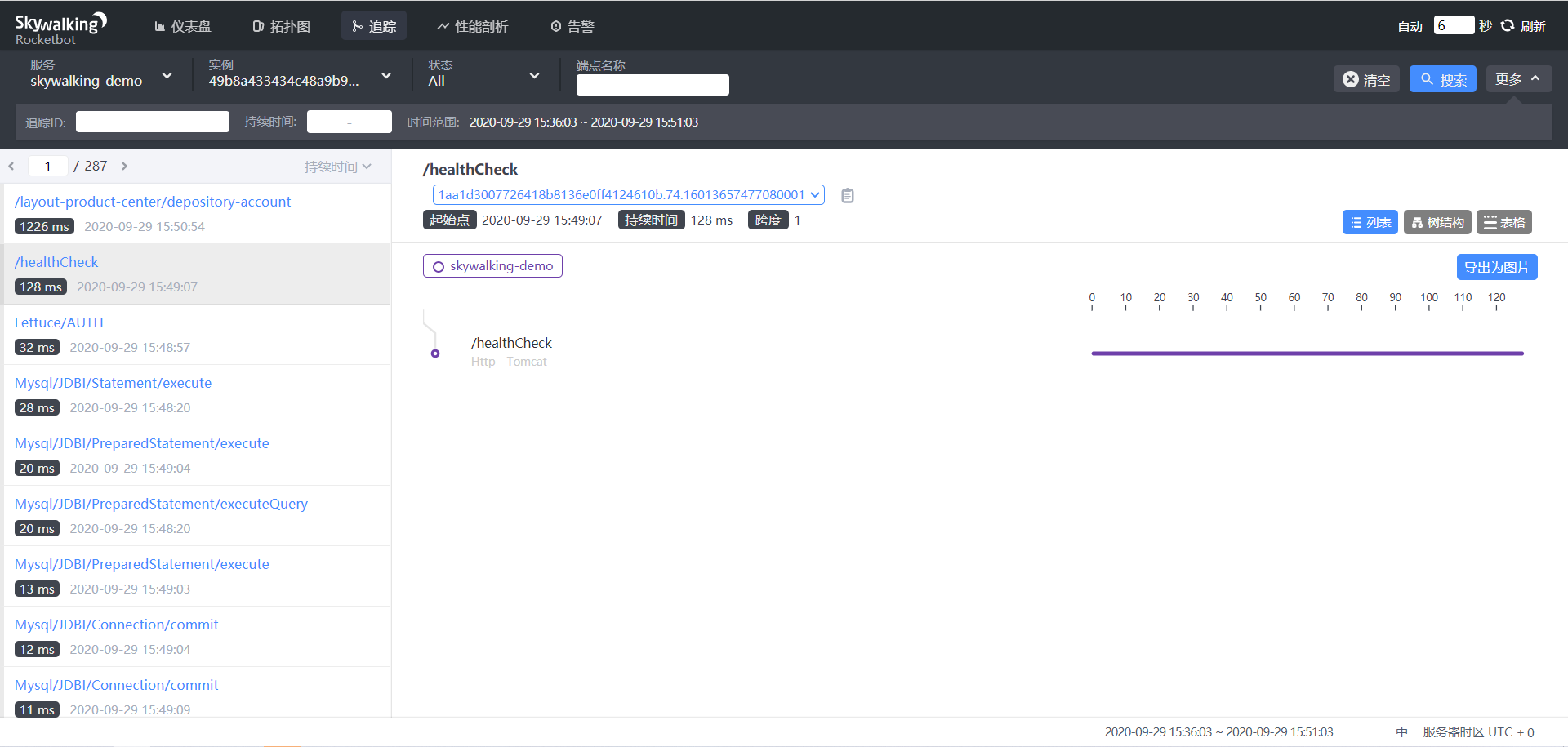

还可以追踪不同的 uri,如下:
到这里整个服务就搭建完了,你也可以试一下。
参考文档:
1、https://github.com/apache/skywalking-kubernetes
2、http://skywalking.apache.org/zh/blog/2019-08-30-how-to-use-Skywalking-Agent.html
3、https://github.com/apache/skywalking/blob/5.x/docs/cn/Deploy-skywalking-agent-CN.md
