Tekton系列之实践篇-使用Tekton Trigger使Tekton使用更简单

在《Tekton 实践篇-如何用 Jenkins 来管理 Tekton》我们介绍了如何使用 Jenkins 来管理 Tekton，这种方式是运维主动式管理，也就是需要运维去触发发布，哪有没有可能让自动触发 Tekton PipelineRun 的运行呢？

答案是有的，也就是这篇文章分享的 Tekton Trigger。

# 什么是 Tekton Trigger？

Tekton Trigger 是 Tekton 的一个组件，它可以从各种来源的事件中检测并提取需要信息，然后根据这些信息来运行 TaskRun 和 PipelineRun，还可以将提取出来的信息传递给它们以满足不同的运行要求。

其核心组件如下：

EventListener：时间监听器，是外部事件的入口，通常需要通过 HTTP 方式暴露，以便于外部事件推送，比如配置 Gitlab 的 Webhook。
Trigger：指定当 EventListener 检测到事件发生时会发生什么，它会定义 TriggerBinding、TriggerTemplate 以及可选的 Interceptor。
TriggerTemplate：用于模板化资源，根据传入的参数实例化 Tekton 对象资源，比如 TaskRun、PipelineRun 等。
TriggerBinding：用于捕获事件中的字段并将其存储为参数，然后会将参数传递给 TriggerTemplate。
ClusterTriggerBinding：和 TriggerBinding 相似，用于提取事件字段，不过它是集群级别的对象。
Interceptor：拦截器，在 TriggerBinding 之前运行，用于负载过滤、验证、转换等处理，只有通过拦截器的数据才会传递给 TriggerBinding。

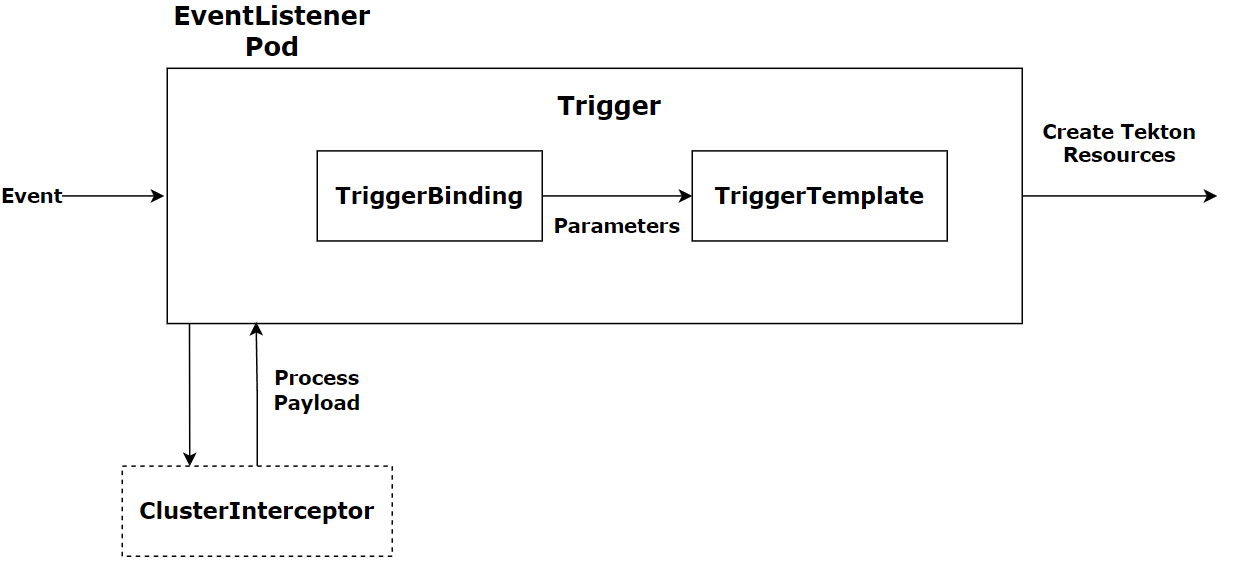

工作原理图如下：

ff71827511717ec97421bfaa27b7f852 MD5

下面会详细介绍 Trigger 的 CRD 对象。

# Trigger CRD 对象

# TriggerTemplate

TriggerTemplate 可以模块化 Tekton 资源的资源，可以使传入的参数在资源模板中的任何位置被使用，它就好比我们定义了一个对象，这个对象可以接收外部的参数，在对象内部把接收到的参数再传递给 Tekton 资源对象进行使用。

TriggerTemplate 的定义很简单，如下：

apiVersion: triggers.tekton.dev/v1beta1
kind: TriggerTemplate
metadata:
  name: pipeline-template
spec:
  params: # 参数的定义，从外部接收的参数
    - name: gitrevision
      description: The git revision
      default: main
    - name: gitrepositoryurl
      description: The git repository url
    - name: message
      description: The message to print
      default: This is the default message
    - name: contenttype
      description: The Content-Type of the event
  resourcetemplates: # 资源模板，将参数传递给资源模板，实例化一个PipelineRun对象
    - apiVersion: tekton.dev/v1beta1
      kind: PipelineRun
      metadata:
        generateName: simple-pipeline-run-
      spec:
        pipelineRef:
          name: simple-pipeline
        params:
          - name: message
            value: $(tt.params.message)
          - name: contenttype
            value: $(tt.params.contenttype)
        resources:
          - name: git-source
            resourceSpec:
              type: git
              params:
                - name: revision
                  value: $(tt.params.gitrevision)
                - name: url
                  value: $(tt.params.gitrepositoryurl)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

从上面可以看出，resourcetemplates字段中就是定义的资源模板，上面定义的 PipelineRun 的资源，里面的语法和定义一个 PipelineRun CRD 一致，就像 Deployment 的 Template 中定义的 Pod 资源和单独定义 Pod 资源的语义一样。

而params字段定义我们需要从外部获得的参数，这个参数后续会传递给resourcetemplates以完成其资源实例化。

# TriggerBinding

TriggerBinding 用于将事件进行绑定，通过捕获事件中的字段并将其存储为参数。

其定义方式如下：

apiVersion: triggers.tekton.dev/v1beta1
kind: TriggerBinding
metadata:
  name: pipeline-binding
spec:
  params:
    - name: gitrevision
      value: $(body.head_commit.id)
    - name: gitrepositoryurl
      value: $(body.repository.url)
    - name: contenttype
      value: $(header.Content-Type)

1
2
3
4
5
6
7
8
9
10
11
12

TriggerBinding 接收从 EventListener 传递过来的参数，然后传给 TriggerTemplate，在 TriggerTemplate 上实例化资源对象。

TriggerBinding 提供 TriggerTemplate 需要的参数，参数以 key-value 的方式存储并传递。其中的 value 是通过$()中包裹得JSONPath表达式来提取（https://tekton.dev/docs/triggers/triggerbindings/ (opens new window)）。

# Trigger

用于指定当事件发生时需要做什么，它会定义 TriggerBinding、TriggerTemplate 以及可选的 Interceptor。

如下：

apiVersion: triggers.tekton.dev/v1beta1
kind: Trigger
metadata:
  name: trigger
spec:
  interceptors:
    - ref:
        name: "cel"
      params:
        - name: "filter"
          value: "header.match('X-GitHub-Event', 'pull_request')"
        - name: "overlays"
          value:
            - key: extensions.truncated_sha
              expression: "body.pull_request.head.sha.truncate(7)"
  bindings:
    - ref: pipeline-binding
  template:
    ref: pipeline-template

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

上面定义了interceptors、bindings、template，一当 EventListener 收到事件，就会触发这个 Trigger，先经过interceptors进行拦截筛选，然后再传给bindings和template。

# ClusterTriggerBinding

ClusterTriggerBinding 和 TriggerBinding 功能一样，从名字就可以看到，ClusterTriggerBinding 是集群级别的，可以作用于任何 namespace。

其定义和 TriggerBinding 一样，如下：

apiVersion: triggers.tekton.dev/v1beta1
kind: ClusterTriggerBinding
metadata:
  name: pipeline-clusterbinding
spec:
  params:
    - name: gitrevision
      value: $(body.head_commit.id)
    - name: gitrepositoryurl
      value: $(body.repository.url)
    - name: contenttype
      value: $(header.Content-Type)

1
2
3
4
5
6
7
8
9
10
11
12

# Interceptor

Interceptor 是在 TriggerBinding 运行之前的事件处理器，可以做一些预处理，比如账户密码验证，再比如一些事件方式验证，如 gitlab 的 push event。只有通过了 Interceptor，才会把有效数据传递给 TriggerBinding。

Tekton Trigger 目前支持两种 Interceptor 的实现方式：

独立 Interceptor
传统 Interceptor（将被废弃）

独立 Interceptor 是 ClusterInterceptor 自定义资源的实例，可以在下面介绍的 EventListener 中引用这些 Interceptor 以及所需的参数。传统的 Interceptor 就是在 EventListener 中完全定义，不过这种方式将被废弃。

目前已经内置了以下 Interceptor：

Webhook Interceptor
Github Interceptor
Gitlab Interceptor
Bitbucket Interceptor
CEL Interceptor

这里以 Gitlab Interceptor 为例。Gitlab Interceptor 包括验证和过滤的逻辑，它可以验证 Webhook 的来源，也可以验证指定标准过滤传入的事件。如下：

interceptors:
  - ref:
      name: "gitlab"
    params:
      - name: "secretRef"
        value:
          secretName: foo
          secretKey: bar
      - name: "eventTypes"
        value: ["Push Hook"]

1
2
3
4
5
6
7
8
9
10

也可以直接在 EventListener 中定义，如下：

apiVersion: triggers.tekton.dev/v1alpha1
kind: EventListener
metadata:
  name: gitlab-listener-interceptor
spec:
  serviceAccountName: tekton-triggers-example-sa
  triggers:
    - name: foo-trig
      interceptors:
        - gitlab:
            secretRef:
              secretName: foo
              secretKey: bar
            eventTypes:
              - Push Hook
      bindings:
        - ref: pipeline-binding
      template:
        ref: pipeline-template

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# EventListener

EventListener 是一个 Kubernetes 对象，用于监听 Kubernetes 上指定端口的事件，然后会接收传入的事件并指定一个或多个触发器。

EventListener 实际上是 Tekton 的另一种客户端形式，只是它是基于 HTTP 事件的，通过 HTTP 的方式可以绕过常规的认证路径，比如 kubeconfig 等，我们知道，任何需要通过 kube-apiserver 的事件都需要认证、鉴权等一系列操作，那 HTTP 方式是如何实现的呢？我们在创建一个简单的 nginx deployment 的时候，可以看到 yaml 文件里会自动生成一个 default 的 serviceaccount，这个 default 就是用于认证、鉴权的。所以要使用 EventListener，就需要让它拥有自己的 serviceaccount，并且这个 serviceaccount 需要 Tekton 资源操作的权限才能让 Event 正常的和 Tekton 进行交互。

EventListener 的定义示例如下：

apiVersion: triggers.tekton.dev/v1alpha1
kind: EventListener
metadata:
  name: gitlab-listener
spec:
  serviceAccountName: tekton-triggers-example-sa
  triggers:
    - name: gitlab-push-events-trigger
      interceptors:
        - name: "verify-gitlab-payload"
          ref:
            name: "gitlab"
            kind: ClusterInterceptor
          params:
            - name: secretRef
              value:
                secretName: "gitlab-secret"
                secretKey: "secretToken"
            - name: eventTypes
              value:
                - "Push Hook"
      bindings:
        - name: gitrevision
          value: $(body.checkout_sha)
        - name: gitrepositoryurl
          value: $(body.repository.git_http_url)
      template:
        spec:
          params:
            - name: gitrevision
            - name: gitrepositoryurl
          resourcetemplates:
            - apiVersion: tekton.dev/v1alpha1
              kind: TaskRun
              metadata:
                generateName: gitlab-run-
              spec:
                taskSpec:
                  inputs:
                    resources:
                      - name: source
                        type: git
                  steps:
                    - image: ubuntu
                      script: |
                        #! /bin/bash
                        ls -al $(inputs.resources.source.path)
                inputs:
                  resources:
                    - name: source
                      resourceSpec:
                        type: git
                        params:
                          - name: revision
                            value: $(tt.params.gitrevision)
                          - name: url
                            value: $(tt.params.gitrepositoryurl)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57

# Trigger 安装

上面简单介绍了一下 Trigger 的常用功能，更多的可以到官方文档（https://tekton.dev/docs/triggers/ (opens new window)）进行学习。

下面我们将正式的把之前的 Pipeline 流程接入 Trigger，实现开发人员推送代码，通过 Webhook 自动触发对应的 PipelineRun。

首先我们需要安装 Trigger（https://tekton.dev/docs/triggers/install/ (opens new window)）。

安装的时候选择对应的版本安装，如果 Kubernetes 集群版本太低，会导致安装失败。

kubectl apply --filename https://storage.googleapis.com/tekton-releases/triggers/latest/release.yaml
kubectl apply --filename https://storage.googleapis.com/tekton-releases/triggers/latest/interceptors.yaml

1
2

不过由于网络原因，直接按着官方文档进行安装是下载不了，我将自己用到的上传到了仓库（https://gitee.com/coolops/tekton-install/tree/master/trigger (opens new window)），有需要的自己去下载。

安装完成后，可以看到如下 Pod。

# kubectl get po -n tekton-pipelines
NAME                                                 READY   STATUS    RESTARTS   AGE
tekton-dashboard-565c78b68d-6fjdz                    1/1     Running   12         32d
tekton-pipelines-controller-75c456df85-qxvq2         1/1     Running   5          32d
tekton-pipelines-webhook-5bc8d6b7c4-w6pdn            1/1     Running   5          32d
tekton-triggers-controller-686c6c8f79-fp7wd          1/1     Running   0          9m37s
tekton-triggers-core-interceptors-5d77595f79-8q9hb   1/1     Running   0          10s
tekton-triggers-webhook-76c55d6799-h997b             1/1     Running   0          9m36s

1
2
3
4
5
6
7
8

# 使用 Tekton Trigger

上面已经安装好了 Tekton Trigger，下面我们将正式接入 Tekton Trigger 实现自动持续部署。

# 定义 Trigger Template

回看《Tekton 系列之实践篇-由 Jenkins 改成 Tekton》中的 PipelineRun 的 YAML 文件，可以看到有参数 revision、git_url、imageUrl、imageTag、namespace 等，所以在定义 Trigger Template 的时候需要这些参数传递进去。

apiVersion: triggers.tekton.dev/v1beta1
kind: TriggerTemplate
metadata:
  name: trigger-rd-pipeline-template
spec:
  params:
    - name: gitrevision
      description: The git revision
      default: master
    - name: gitrepositoryurl
      description: The git repository url
    - name: namespace
      description: The namespace to create the resources
      default: tekton-devops-pipeline
    - name: projectname
      description: The project name
    - name: imagetag
      description: The image tag
      default: latest
  resourcetemplates:
    - apiVersion: tekton.dev/v1alpha1
      kind: PipelineRun
      metadata:
        name: rd-pipeline-run-$(uid)
        namespace: $(tt.params.namespace)
      spec:
        serviceAccountName: tekton-build-sa
        params:
          - name: revision
            value: $(tt.params.gitrevision)
          - name: git_url
            value: $(tt.params.gitrepositoryurl)
          - name: imageUrl
            value: registry.cn-hangzhou.aliyuncs.com/coolops/$(tt.params.projectname)
          - name: imageTag
            value: latest
          - name: pathToDockerfile
            value: Dockerfile
          - name: chart_username
            value: AoWepE
          - name: chart_password
            value: XnifbX36lQ
          - name: app_name
            value: hello-world
          - name: namespace
            value: default
          - name: sonar_username
            value: admin
          - name: sonar_password
            value: Joker@123456
          - name: sonar_url
            value: http://sonarqube.coolops.cn
        pipelineRef:
          name: rd-pipeline
        workspaces:
          - name: rd-repo-pvc
            volumeClaimTemplate:
              spec:
                accessModes:
                  - ReadWriteOnce
                storageClassName: local
                resources:
                  requests:
                    storage: 1Gi
          - name: docker-config
            secret:
              secretName: docker-config
          - name: kubernetes-config
            secret:
              secretName: kubernetes-config

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

# 定义 Trigger Binding

Trigger Template 的入参都可以通过 PushEvent 中获取，PushEvent 里的数据需要通过 Trigger Binding 来绑定。

apiVersion: triggers.tekton.dev/v1beta1
kind: TriggerBinding
metadata:
  name: trigger-rd-pipeline-bingding
  namespace: tekton-devops-pipeline
spec:
  params:
    - name: gitrevision
      value: $(body.ref)
    - name: namespace
      value: tekton-devops-pipeline
    - name: gitrepositoryurl
      value: $(body.project.git_http_url)
    - name: projectname
      value: $(body.project.name)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# 定义 EventListener

上面创建好 Trigger Template 和 Trigger Binding，接下来就是创建 EventListener，把 Template 和 Binding 关联起来。

apiVersion: triggers.tekton.dev/v1beta1
kind: EventListener
metadata:
  name: trigger-rd-pipeline-eventlistener
spec:
  serviceAccountName: tekton-triggers-gitlab-sa
  triggers:
    - bindings:
        - ref: trigger-rd-pipeline-bingding
      template:
        ref: trigger-rd-pipeline-template

1
2
3
4
5
6
7
8
9
10
11

这里的tekton-triggers-gitlab-sa是需要我们创建的，如下：

apiVersion: v1
kind: ServiceAccount
metadata:
  name: tekton-triggers-gitlab-sa
secrets:
- name: gitlab-secret
- name: gitlab-auth
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: tekton-triggers-gitlab-minimal
rules:
  # Permissions for every EventListener deployment to function
  - apiGroups: ["triggers.tekton.dev"]
    resources: ["eventlisteners", "triggerbindings", "triggertemplates","clustertriggerbindings", "clusterinterceptors","triggers"]
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    # secrets are only needed for Github/Gitlab interceptors, serviceaccounts only for per trigger authorization
    resources: ["configmaps", "secrets", "serviceaccounts"]
    verbs: ["get", "list", "watch"]
  # Permissions to create resources in associated TriggerTemplates
  - apiGroups: ["tekton.dev"]
    resources: ["pipelineruns", "pipelineresources", "taskruns"]
    verbs: ["create"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: tekton-triggers-gitlab-binding
subjects:
  - kind: ServiceAccount
    name: tekton-triggers-gitlab-sa
    namespace: tekton-devops-pipeline
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: tekton-triggers-gitlab-minimal

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

现在需要新增一个 Gitlab 的 Webhook 的 Secret Token，如下：

apiVersion: v1
kind: Secret
metadata:
  name: gitlab-secret
type: Opaque
stringData:
  secretToken: "coolops"

1
2
3
4
5
6
7

当创建完 EventListener 过后，会在当前 namespace 下生成一个 service 和 deployment，如下：

# kubectl get all | grep event
pod/el-trigger-rd-pipeline-eventlistener-674768c8d5-p8z66             2/2     Running     2          128m
service/el-trigger-rd-pipeline-eventlistener   ClusterIP   10.98.84.33      <none>        8080/TCP   128m
deployment.apps/el-trigger-rd-pipeline-eventlistener   1/1     1            1           128m
replicaset.apps/el-trigger-rd-pipeline-eventlistener-674768c8d5   1         1         1       128m

1
2
3
4
5

我们需要把这个 service 暴露出去，创建 Ingress 如下：

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: el-trigger-test-eventlistener
spec:
  rules:
    - host: hello-word.webhook.coolops.cn
      http:
        paths:
          - backend:
              serviceName: el-trigger-rd-pipeline-eventlistener
              servicePort: 8080

1
2
3
4
5
6
7
8
9
10
11
12

# 创建 Webhook

上面已经把 EventListener 暴露出来了，下面就在代码仓库中创建 Webhook。

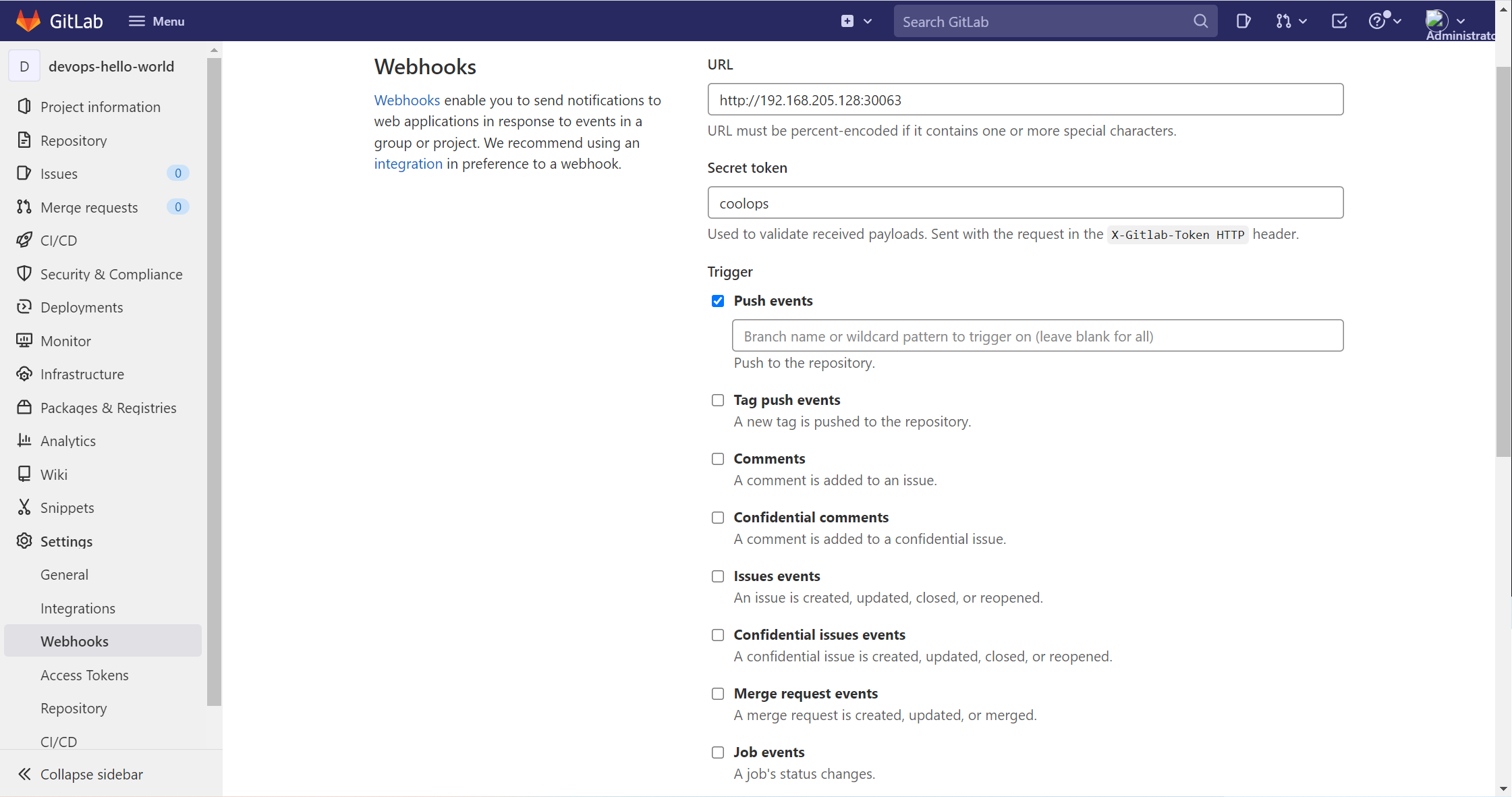

由于我的代码放在私有 Gitlab 中的，配置如下（由于内网，就直接使用了 NodePort 暴露 EventListener）：

6049de8785718ed4fb7e907983d26369 MD5

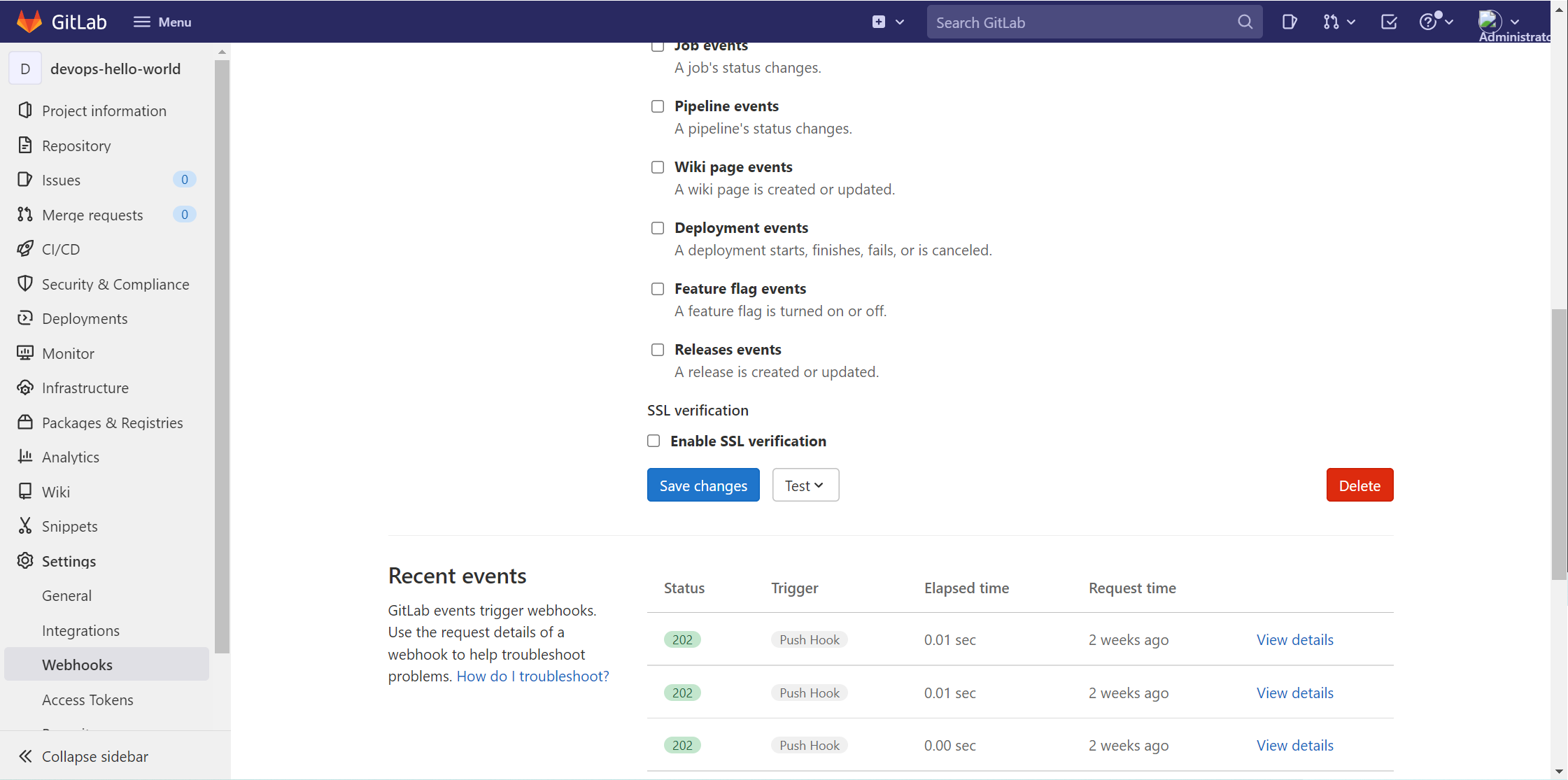

然后可以测试一下，并查看更多的信息。

6753037f8e68ccc5f29abb634618cd9d MD5

需要的信息都是从 Request 中获取，如下：

{
  "object_kind": "push",
  "event_name": "push",
  "before": "77e1901516fc2ee1a47b03bb4bfc63ca02e6b23d",
  "after": "ac84d875c6094b5feebd477809a2021fd745c9df",
  "ref": "refs/heads/master",
  "checkout_sha": "ac84d875c6094b5feebd477809a2021fd745c9df",
  "message": null,
  "user_id": 1,
  "user_name": "Administrator",
  "user_username": "root",
  "user_email": "",
  "user_avatar": "https://www.gravatar.com/avatar/e64c7d89f26bd1972efa854d13d7dd61?s=80&d=identicon",
  "project_id": 2,
  "project": {
    "id": 2,
    "name": "Devops Hello World",
    "description": "",
    "web_url": "http://192.168.205.128/root/devops-hello-world",
    "avatar_url": null,
    "git_ssh_url": "git@192.168.205.128:root/devops-hello-world.git",
    "git_http_url": "http://192.168.205.128/root/devops-hello-world.git",
    "namespace": "Administrator",
    "visibility_level": 0,
    "path_with_namespace": "root/devops-hello-world",
    "default_branch": "master",
    "ci_config_path": null,
    "homepage": "http://192.168.205.128/root/devops-hello-world",
    "url": "git@192.168.205.128:root/devops-hello-world.git",
    "ssh_url": "git@192.168.205.128:root/devops-hello-world.git",
    "http_url": "http://192.168.205.128/root/devops-hello-world.git"
  },
  "commits": [
    {
      "id": "ac84d875c6094b5feebd477809a2021fd745c9df",
      "message": "ceshi ",
      "title": "ceshi ",
      "timestamp": "2022-03-30T08:54:11+00:00",
      "url": "http://192.168.205.128/root/devops-hello-world/-/commit/ac84d875c6094b5feebd477809a2021fd745c9df",
      "author": {
        "name": "coolops",
        "email": "baidjay@163.com"
      },
      "added": [

      ],
      "modified": [
        "Jenkinsfile"
      ],
      "removed": [

      ]
    },
    {
      "id": "cc36ed8cf920d9a3470fda6a28576ba7d29f9c04",
      "message": "ceshi ",
      "title": "ceshi ",
      "timestamp": "2022-03-30T08:52:13+00:00",
      "url": "http://192.168.205.128/root/devops-hello-world/-/commit/cc36ed8cf920d9a3470fda6a28576ba7d29f9c04",
      "author": {
        "name": "coolops",
        "email": "baidjay@163.com"
      },
      "added": [

      ],
      "modified": [
        "Jenkinsfile"
      ],
      "removed": [

      ]
    },
    {
      "id": "77e1901516fc2ee1a47b03bb4bfc63ca02e6b23d",
      "message": "多分支发布",
      "title": "多分支发布",
      "timestamp": "2022-03-30T08:45:11+00:00",
      "url": "http://192.168.205.128/root/devops-hello-world/-/commit/77e1901516fc2ee1a47b03bb4bfc63ca02e6b23d",
      "author": {
        "name": "coolops",
        "email": "baidjay@163.com"
      },
      "added": [

      ],
      "modified": [
        "Jenkinsfile"
      ],
      "removed": [

      ]
    }
  ],
  "total_commits_count": 3,
  "push_options": {
  },
  "repository": {
    "name": "Devops Hello World",
    "url": "git@192.168.205.128:root/devops-hello-world.git",
    "description": "",
    "homepage": "http://192.168.205.128/root/devops-hello-world",
    "git_http_url": "http://192.168.205.128/root/devops-hello-world.git",
    "git_ssh_url": "git@192.168.205.128:root/devops-hello-world.git",
    "visibility_level": 0
  }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107

需要什么就从 Request 中取什么。这样就可以通过 WebHook 触发一条 Tekton 流水线。

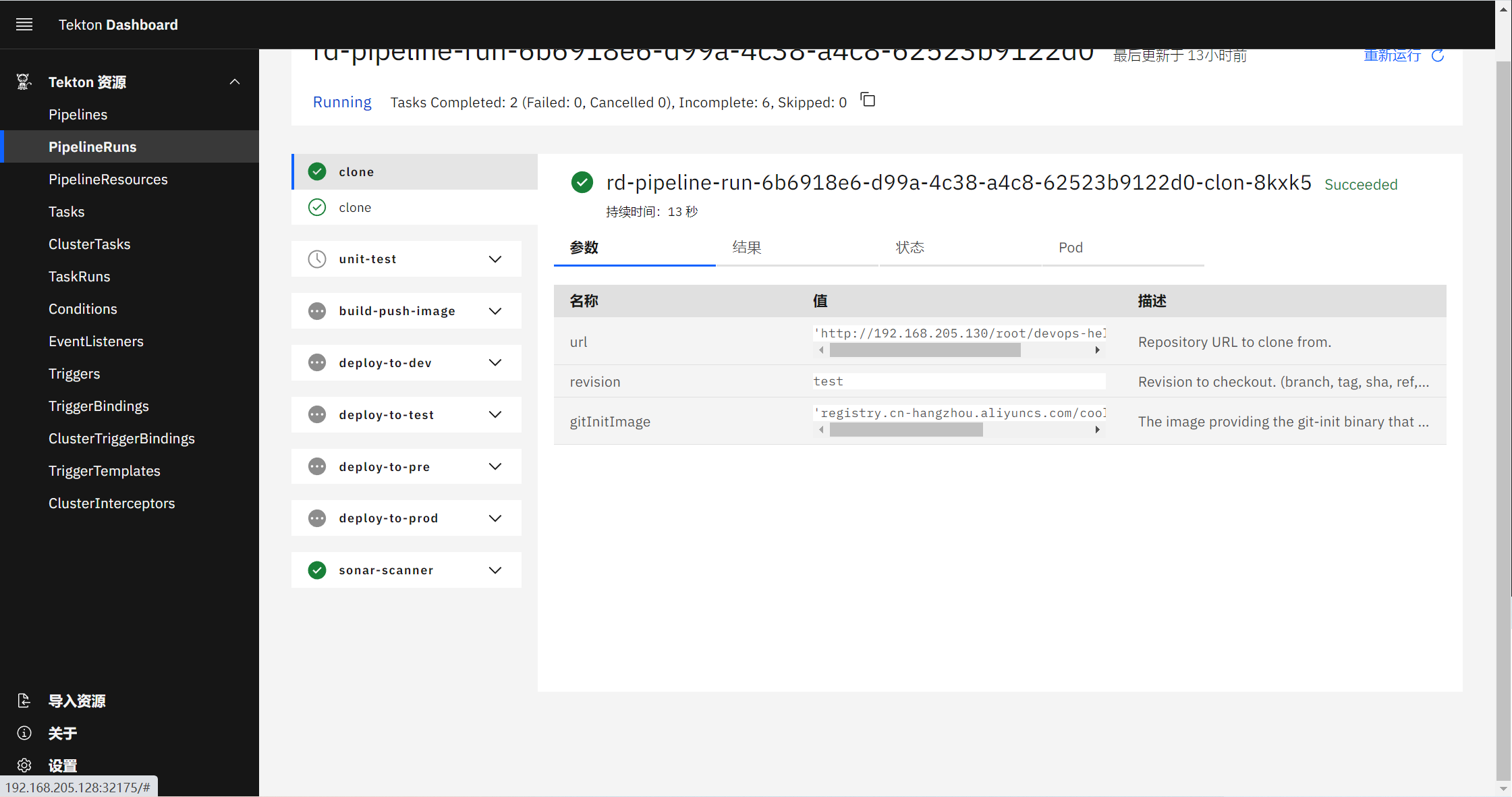

可以看到流水线正常运行了。

92ed18aa6d8948c59d10d0337cf4a589 MD5

到目前为止，就可以实现代码提交到 Gitlab，然后通过 Webhook 自动触发 Tekton Pipeline 了。

上次更新: 2025/07/19, 11:33:23

← Tekton系列之实践篇-使用Jenkins来管理Tekton Tekton系列之实践篇-Tekton和Argocd的梦幻联动→
