在 Kubernetes 中使用 Skywalking 进行链路监控
skywalking 是什么？为什么要给你的应用加上 skywalking?
在介绍 skywalking 之前，我们先来了解一个东西，那就是 APM（Application Performance Management）系统。
# 一、什么是 APM 系统
APM (Application Performance Management) 即应用性能管理系统，是对企业系统即时监控以实现
对应用程序性能管理和故障管理的系统化的解决方案。应用性能管理，主要指对企业的关键业务应用进
行监测、优化，提高企业应用的可靠性和质量，保证用户得到良好的服务，降低 IT 总拥有成本。
APM 系统是可以帮助理解系统行为、用于分析性能问题的工具，以便发生故障的时候，能够快速定位和
解决问题。
说白了就是随着微服务的的兴起，传统的单体应用拆分为不同功能的小应用，用户的一次请求会经过多个系统，不同服务之间的调用非常复杂，其中任何一个系统出错都可能影响整个请求的处理结果。为了解决这个问题，Google 推出了一个分布式链路跟踪系统 Dapper ，之后各个互联网公司都参照 Dapper 的思想推出了自己的分布式链路跟踪系统，而这些系统就是分布式系统下的 APM 系统。
目前市面上的 APM 系统有很多，比如 skywalking、pinpoint、zipkin 等。其中
- Zipkin (opens new window)：由 Twitter 公司开源，开放源代码分布式的跟踪系统，用于收集服务的定时数据，以解决微服务架构中的延迟问题，包括：数据的收集、存储、查找和展现。
- Pinpoint (opens new window)：一款对 Java 编写的大规模分布式系统的 APM 工具，由韩国人开源的分布式跟踪组件。
- Skywalking (opens new window)：国产的优秀 APM 组件，是一个对 JAVA 分布式应用程序集群的业务运行情况进行追踪、告警和分析的系统。
# 二、什么是 skywalking
SkyWalking 是 apache 基金会下面的一个开源 APM 项目，为微服务架构和云原生架构系统设计。它通过探针自动收集所需的标，并进行分布式追踪。通过这些调用链路以及指标，Skywalking APM 会感知应用间关系和服务间关系，并进行相应的指标统计。Skywalking 支持链路追踪和监控应用组件基本涵盖主流框架和容器，如国产 RPC Dubbo 和 motan 等，国际化的 spring boot，spring cloud。官方网站：http://skywalking.apache.org/ (opens new window)
Skywalking 的具有以下几个特点：
- 多语言自动探针，Java，.NET Core 和 Node.JS。
- 多种监控手段，语言探针和 service mesh。
- 轻量高效。不需要额外搭建大数据平台。
- 模块化架构。UI、存储、集群管理多种机制可选。
- 支持告警。
- 优秀的可视化效果。

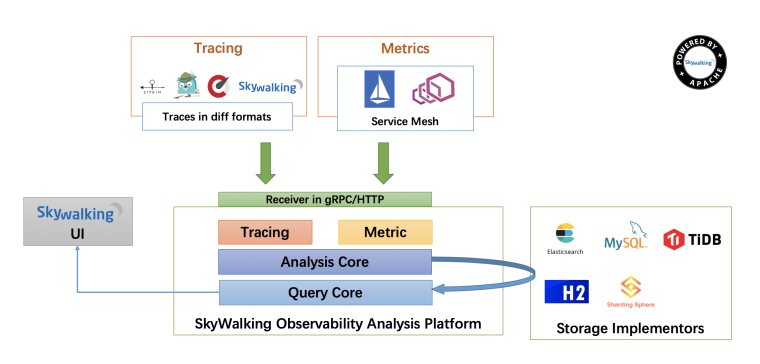

Skywalking 整体架构如下：
整体架构包含如下三个组成部分：
探针(agent)负责进行数据的收集，包含了 Tracing 和 Metrics 的数据，agent 会被安装到服务所在的服务器上，以方便数据的获取。
可观测性分析平台 OAP(Observability Analysis Platform)，接收探针发送的数据，并在内存中使用分析引擎（Analysis Core)进行数据的整合运算，然后将数据存储到对应的存储介质上，比如 Elasticsearch、MySQL 数据库、H2 数据库等。同时 OAP 还使用查询引擎(Query Core)提供 HTTP 查询接口。
Skywalking 提供单独的 UI 进行数据的查看，此时 UI 会调用 OAP 提供的接口，获取对应的数据然后进行展示。
# 三、搭建并使用
搭建其实很简单，官方有提供搭建案例。
上文提到 skywalking 的后端数据存储的介质可以是 Elasticsearch、MySQL 数据库、H2 数据库等，我这里使用 Elasticsearch 作为数据存储，而且为了便与扩展和收集其他应用日志，我将单独搭建 Elasticsearch。
# 3.1、搭建 elasticsearch

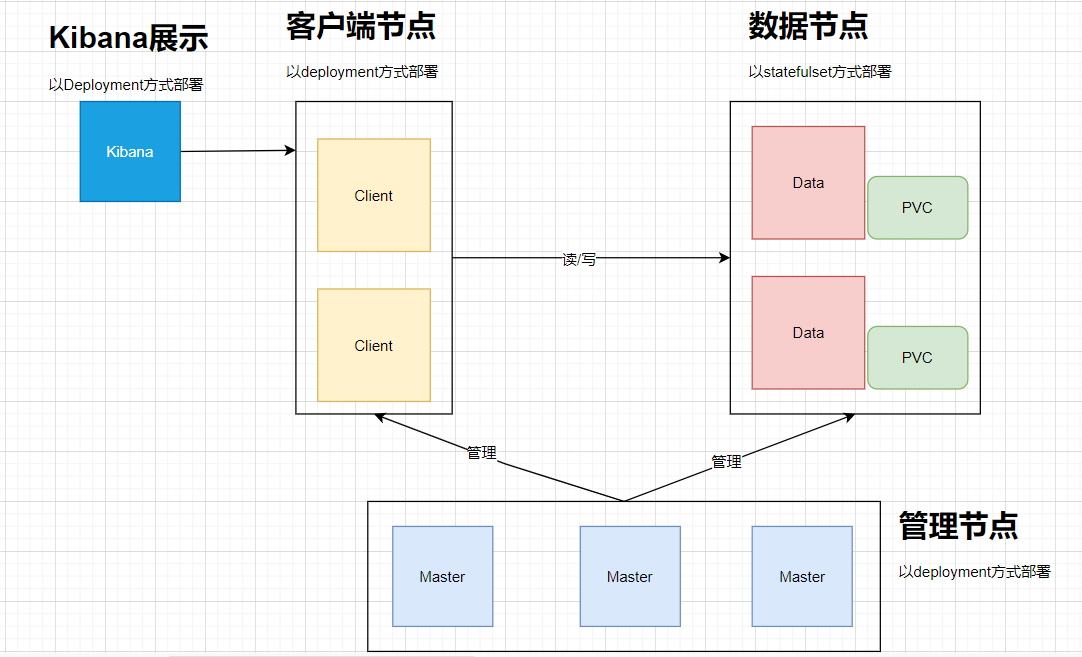

为了增加 es 的扩展性，按角色功能分为 master 节点、data 数据节点、client 客户端节点。其整体架构如下：
其中：
- Elasticsearch 数据节点 Pods 被部署为一个有状态集（StatefulSet）
- Elasticsearch master 节点 Pods 被部署为一个 Deployment
- Elasticsearch 客户端节点 Pods 是以 Deployment 的形式部署的，其内部服务将允许访问 R/W 请求的数据节点
- Kibana 部署为 Deployment，其服务可在 Kubernetes 集群外部访问
（1）先创建 estatic 的命名空间（es-ns.yaml）：
apiVersion: v1
kind: Namespace
metadata:
name: elastic
1
2
3
4
2
3
4
执行kubectl apply -f es-ns.yaml
（2）部署 es master
配置清单如下（es-master.yaml）：
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: elasticsearch-master-config
labels:
app: elasticsearch
role: master
data:
elasticsearch.yml: |-
cluster.name: ${CLUSTER_NAME}
node.name: ${NODE_NAME}
discovery.seed_hosts: ${NODE_LIST}
cluster.initial_master_nodes: ${MASTER_NODES}
network.host: 0.0.0.0
node:
master: true
data: false
ingest: false
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: elasticsearch-master
labels:
app: elasticsearch
role: master
spec:
ports:
- port: 9300
name: transport
selector:
app: elasticsearch
role: master
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: elastic
name: elasticsearch-master
labels:
app: elasticsearch
role: master
spec:
replicas: 1
selector:
matchLabels:
app: elasticsearch
role: master
template:
metadata:
labels:
app: elasticsearch
role: master
spec:
initContainers:
- name: init-sysctl
image: busybox:1.27.2
command:
- sysctl
- -w
- vm.max_map_count=262144
securityContext:
privileged: true
containers:
- name: elasticsearch-master
image: docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
- name: CLUSTER_NAME
value: elasticsearch
- name: NODE_NAME
value: elasticsearch-master
- name: NODE_LIST
value: elasticsearch-master,elasticsearch-data,elasticsearch-client
- name: MASTER_NODES
value: elasticsearch-master
- name: "ES_JAVA_OPTS"
value: "-Xms512m -Xmx512m"
ports:
- containerPort: 9300
name: transport
volumeMounts:
- name: config
mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
readOnly: true
subPath: elasticsearch.yml
- name: storage
mountPath: /data
volumes:
- name: config
configMap:
name: elasticsearch-master-config
- name: "storage"
emptyDir:
medium: ""
---
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
然后执行kubectl apply -f ``es-master.yaml创建配置清单，然后 pod 变为running状态即为部署成功。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-master-77d5d6c9db-xt5kq 1/1 Running 0 67s
1
2
3
2
3
（3）部署 es data
配置清单如下（es-data.yaml）：
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: elasticsearch-data-config
labels:
app: elasticsearch
role: data
data:
elasticsearch.yml: |-
cluster.name: ${CLUSTER_NAME}
node.name: ${NODE_NAME}
discovery.seed_hosts: ${NODE_LIST}
cluster.initial_master_nodes: ${MASTER_NODES}
network.host: 0.0.0.0
node:
master: false
data: true
ingest: false
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: elasticsearch-data
labels:
app: elasticsearch
role: data
spec:
ports:
- port: 9300
name: transport
selector:
app: elasticsearch
role: data
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
namespace: elastic
name: elasticsearch-data
labels:
app: elasticsearch
role: data
spec:
serviceName: "elasticsearch-data"
selector:
matchLabels:
app: elasticsearch
role: data
template:
metadata:
labels:
app: elasticsearch
role: data
spec:
initContainers:
- name: init-sysctl
image: busybox:1.27.2
command:
- sysctl
- -w
- vm.max_map_count=262144
securityContext:
privileged: true
containers:
- name: elasticsearch-data
image: docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
- name: CLUSTER_NAME
value: elasticsearch
- name: NODE_NAME
value: elasticsearch-data
- name: NODE_LIST
value: elasticsearch-master,elasticsearch-data,elasticsearch-client
- name: MASTER_NODES
value: elasticsearch-master
- name: "ES_JAVA_OPTS"
value: "-Xms1024m -Xmx1024m"
ports:
- containerPort: 9300
name: transport
volumeMounts:
- name: config
mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
readOnly: true
subPath: elasticsearch.yml
- name: elasticsearch-data-persistent-storage
mountPath: /data/db
volumes:
- name: config
configMap:
name: elasticsearch-data-config
volumeClaimTemplates:
- metadata:
name: elasticsearch-data-persistent-storage
spec:
accessModes: ["ReadWriteOnce"]
storageClassName: managed-nfs-storage
resources:
requests:
storage: 20Gi
---
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
执行kubectl apply -f es-data.yaml创建配置清单，其状态变为 running 即为部署成功。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-data-0 1/1 Running 0 4s
elasticsearch-master-77d5d6c9db-gklgd 1/1 Running 0 2m35s
elasticsearch-master-77d5d6c9db-gvhcb 1/1 Running 0 2m35s
elasticsearch-master-77d5d6c9db-pflz6 1/1 Running 0 2m35s
1
2
3
4
5
6
2
3
4
5
6
（4）部署 es client
配置清单如下（es-client.yaml）：
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: elasticsearch-client-config
labels:
app: elasticsearch
role: client
data:
elasticsearch.yml: |-
cluster.name: ${CLUSTER_NAME}
node.name: ${NODE_NAME}
discovery.seed_hosts: ${NODE_LIST}
cluster.initial_master_nodes: ${MASTER_NODES}
network.host: 0.0.0.0
node:
master: false
data: false
ingest: true
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: elasticsearch-client
labels:
app: elasticsearch
role: client
spec:
ports:
- port: 9200
name: client
- port: 9300
name: transport
selector:
app: elasticsearch
role: client
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: elastic
name: elasticsearch-client
labels:
app: elasticsearch
role: client
spec:
selector:
matchLabels:
app: elasticsearch
role: client
template:
metadata:
labels:
app: elasticsearch
role: client
spec:
initContainers:
- name: init-sysctl
image: busybox:1.27.2
command:
- sysctl
- -w
- vm.max_map_count=262144
securityContext:
privileged: true
containers:
- name: elasticsearch-client
image: docker.elastic.co/elasticsearch/elasticsearch:7.8.0
env:
- name: CLUSTER_NAME
value: elasticsearch
- name: NODE_NAME
value: elasticsearch-client
- name: NODE_LIST
value: elasticsearch-master,elasticsearch-data,elasticsearch-client
- name: MASTER_NODES
value: elasticsearch-master
- name: "ES_JAVA_OPTS"
value: "-Xms256m -Xmx256m"
ports:
- containerPort: 9200
name: client
- containerPort: 9300
name: transport
volumeMounts:
- name: config
mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
readOnly: true
subPath: elasticsearch.yml
- name: storage
mountPath: /data
volumes:
- name: config
configMap:
name: elasticsearch-client-config
- name: "storage"
emptyDir:
medium: ""
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
执行kubectl apply -f es-client.yaml创建配置清单，其状态变为 running 即为部署成功。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-client-f79cf4f7b-pbz9d 1/1 Running 0 5s
elasticsearch-data-0 1/1 Running 0 3m11s
elasticsearch-master-77d5d6c9db-gklgd 1/1 Running 0 5m42s
elasticsearch-master-77d5d6c9db-gvhcb 1/1 Running 0 5m42s
elasticsearch-master-77d5d6c9db-pflz6 1/1 Running 0 5m42s
1
2
3
4
5
6
7
2
3
4
5
6
7
（5）生成密码
我们启用了 xpack 安全模块来保护我们的集群，所以我们需要一个初始化的密码。我们可以执行如下所示的命令，在客户端节点容器内运行 bin/elasticsearch-setup-passwords 命令来生成默认的用户名和密码：
# kubectl exec $(kubectl get pods -n elastic | grep elasticsearch-client | sed -n 1p | awk '{print $1}') \
-n elastic \
-- bin/elasticsearch-setup-passwords auto -b
Changed password for user apm_system
PASSWORD apm_system = QNSdaanAQ5fvGMrjgYnM
Changed password for user kibana_system
PASSWORD kibana_system = UFPiUj0PhFMCmFKvuJuc
Changed password for user kibana
PASSWORD kibana = UFPiUj0PhFMCmFKvuJuc
Changed password for user logstash_system
PASSWORD logstash_system = Nqes3CCxYFPRLlNsuffE
Changed password for user beats_system
PASSWORD beats_system = Eyssj5NHevFjycfUsPnT
Changed password for user remote_monitoring_user
PASSWORD remote_monitoring_user = 7Po4RLQQZ94fp7F31ioR
Changed password for user elastic
PASSWORD elastic = n816QscHORFQMQWQfs4U
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
注意需要将 elastic 用户名和密码也添加到 Kubernetes 的 Secret 对象中：
kubectl create secret generic elasticsearch-pw-elastic \
-n elastic \
--from-literal password=n816QscHORFQMQWQfs4U
1
2
3
2
3
（6）、验证集群状态
kubectl exec -n elastic \
$(kubectl get pods -n elastic | grep elasticsearch-client | sed -n 1p | awk '{print $1}') \
-- curl -u elastic:n816QscHORFQMQWQfs4U http://elasticsearch-client.elastic:9200/_cluster/health?pretty
{
"cluster_name" : "elasticsearch",
"status" : "green",
"timed_out" : false,
"number_of_nodes" : 3,
"number_of_data_nodes" : 1,
"active_primary_shards" : 2,
"active_shards" : 2,
"relocating_shards" : 0,
"initializing_shards" : 0,
"unassigned_shards" : 0,
"delayed_unassigned_shards" : 0,
"number_of_pending_tasks" : 0,
"number_of_in_flight_fetch" : 0,
"task_max_waiting_in_queue_millis" : 0,
"active_shards_percent_as_number" : 100.0
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
上面status的状态为green，表示集群正常。到这里 ES 集群就搭建完了。为了方便操作可以再部署一个kibana服务，如下：
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: elastic
name: kibana-config
labels:
app: kibana
data:
kibana.yml: |-
server.host: 0.0.0.0
elasticsearch:
hosts: ${ELASTICSEARCH_HOSTS}
username: ${ELASTICSEARCH_USER}
password: ${ELASTICSEARCH_PASSWORD}
---
apiVersion: v1
kind: Service
metadata:
namespace: elastic
name: kibana
labels:
app: kibana
spec:
ports:
- port: 5601
name: webinterface
selector:
app: kibana
---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
annotations:
prometheus.io/http-probe: 'true'
prometheus.io/scrape: 'true'
name: kibana
namespace: elastic
spec:
rules:
- host: kibana.coolops.cn
http:
paths:
- backend:
serviceName: kibana
servicePort: 5601
path: /
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: elastic
name: kibana
labels:
app: kibana
spec:
selector:
matchLabels:
app: kibana
template:
metadata:
labels:
app: kibana
spec:
containers:
- name: kibana
image: docker.elastic.co/kibana/kibana:7.8.0
ports:
- containerPort: 5601
name: webinterface
env:
- name: ELASTICSEARCH_HOSTS
value: "http://elasticsearch-client.elastic.svc.cluster.local:9200"
- name: ELASTICSEARCH_USER
value: "elastic"
- name: ELASTICSEARCH_PASSWORD
valueFrom:
secretKeyRef:
name: elasticsearch-pw-elastic
key: password
volumeMounts:
- name: config
mountPath: /usr/share/kibana/config/kibana.yml
readOnly: true
subPath: kibana.yml
volumes:
- name: config
configMap:
name: kibana-config
---
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
然后执行kubectl apply -f kibana.yaml创建 kibana，查看 pod 的状态是否为 running。
# kubectl get pod -n elastic
NAME READY STATUS RESTARTS AGE
elasticsearch-client-f79cf4f7b-pbz9d 1/1 Running 0 30m
elasticsearch-data-0 1/1 Running 0 33m
elasticsearch-master-77d5d6c9db-gklgd 1/1 Running 0 36m
elasticsearch-master-77d5d6c9db-gvhcb 1/1 Running 0 36m
elasticsearch-master-77d5d6c9db-pflz6 1/1 Running 0 36m
kibana-6b9947fccb-4vp29 1/1 Running 0 3m51s
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8

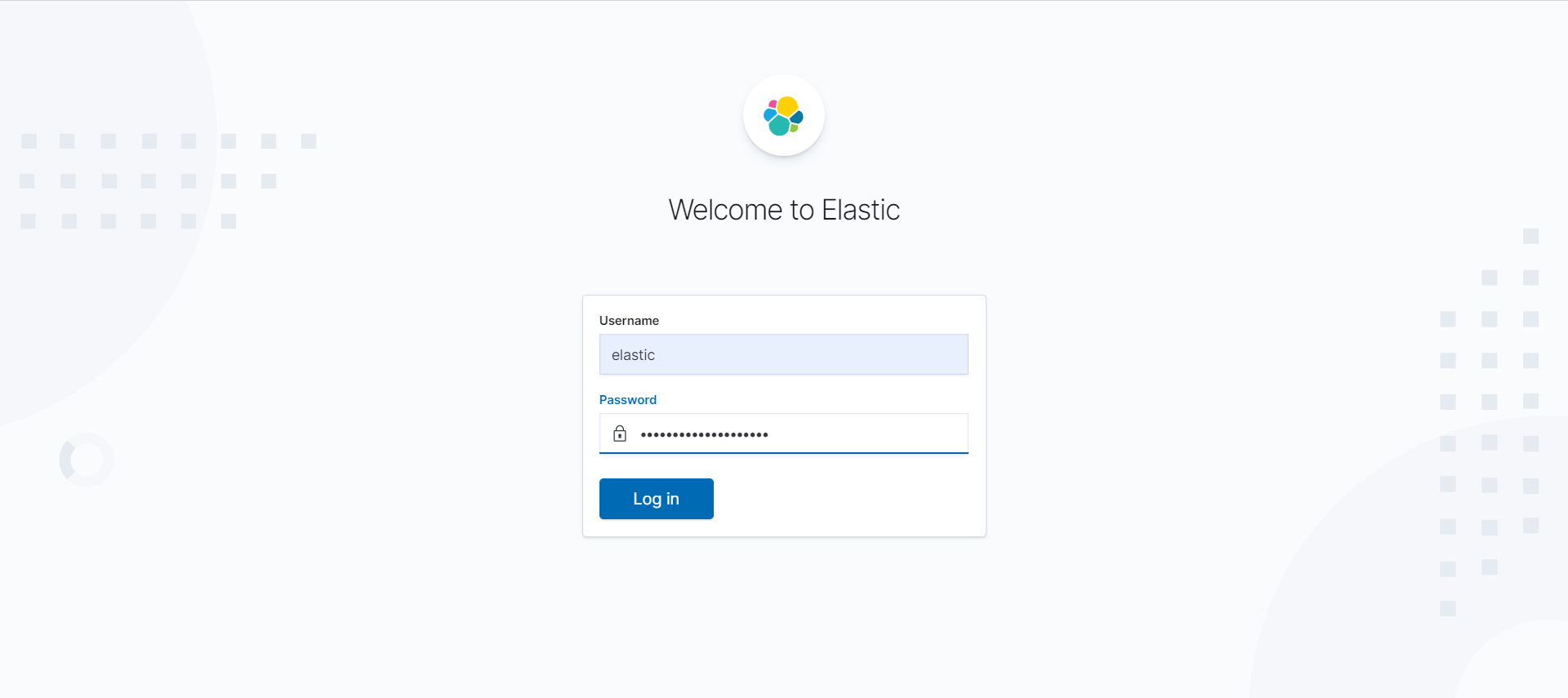

如下图所示，使用上面我们创建的 Secret 对象的 elastic 用户和生成的密码即可登录：
登录后界面如下：
# 3.2、搭建 skywalking server
我这里使用 helm 安装
（1）安装 helm，这里是使用的 helm3
wget https://get.helm.sh/helm-v3.0.0-linux-amd64.tar.gz
tar zxvf helm-v3.0.0-linux-amd64.tar.gz
mv linux-amd64/helm /usr/bin/
1
2
3
2
3
说明：helm3 没有 tiller 这个服务端了，直接用 kubeconfig 进行验证通信，所以建议部署在 master 节点
（2）下载 skywalking 的代码
mkdir /home/install/package -p
cd /home/install/package
git clone https://github.com/apache/skywalking-kubernetes.git
1
2
3
2
3
（3）进入 chart 目录进行安装
cd skywalking-kubernetes/chart
helm repo add elastic https://helm.elastic.co
helm dep up skywalking
helm install my-skywalking skywalking -n skywalking \
--set elasticsearch.enabled=false \
--set elasticsearch.config.host=elasticsearch-client.elastic.svc.cluster.local \
--set elasticsearch.config.port.http=9200 \
--set elasticsearch.config.user=elastic \
--set elasticsearch.config.password=n816QscHORFQMQWQfs4U
1
2
3
4
5
6
7
8
9
2
3
4
5
6
7
8
9
先要创建一个 skywalking 的 namespace： kubectl create ns skywalking
（4）查看所有 pod 是否处于 running
# kubectl get pod
NAME READY STATUS RESTARTS AGE
my-skywalking-es-init-x89pr 0/1 Completed 0 15h
my-skywalking-oap-694fc79d55-2dmgr 1/1 Running 0 16h
my-skywalking-oap-694fc79d55-bl5hk 1/1 Running 4 16h
my-skywalking-ui-6bccffddbd-d2xhs 1/1 Running 0 16h
1
2
3
4
5
6
2
3
4
5
6
也可以通过以下命令来查看 chart。
# helm list --all-namespaces
NAME NAMESPACE REVISION UPDATED STATUS CHART APP VERSION
my-skywalking skywalking 1 2020-09-29 14:42:10.952238898 +0800 CST deployed skywalking-3.1.0 8.1.0
1
2
3
2
3
如果要修改配置，则直接修改 value.yaml，如下我们修改 my-skywalking-ui 的 service 为 NodePort，则如下修改：
.....
ui:
name: ui
replicas: 1
image:
repository: apache/skywalking-ui
tag: 8.1.0
pullPolicy: IfNotPresent
....
service:
type: NodePort
# clusterIP: None
externalPort: 80
internalPort: 8080
....
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
然后使用以下命名升级即可。
helm upgrade sky-server ../skywalking -n skywalking
1
然后我们可以查看 service 是否变为 NodePort 了。
# kubectl get svc -n skywalking
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
my-skywalking-oap ClusterIP 10.109.109.131 <none> 12800/TCP,11800/TCP 88s
my-skywalking-ui NodePort 10.102.247.110 <none> 80:32563/TCP 88s
1
2
3
4
2
3
4

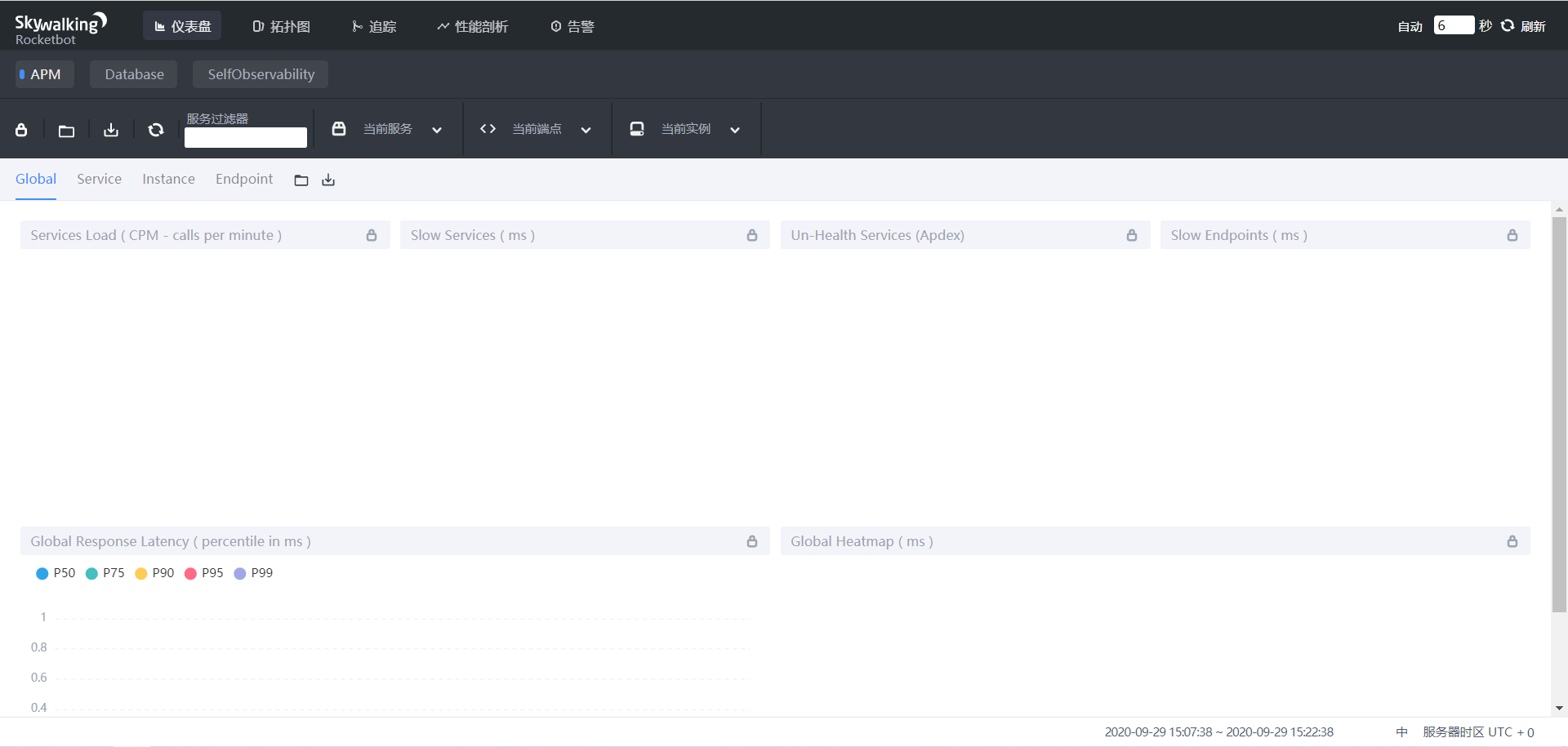

现在就可以通过 UI 界面查看 skywalking 了，界面如下：
# 3.3、应用接入 skywalking agent
现在 skywalking 的服务端已经安装好了，接下来就是应用接入了，所谓的应用接入就是应用在启动的时候加入 skywalking agent，在容器中接入 agent 的方式我这里介绍两种。
- 在制作应用镜像的时候把 agent 所需的文件和包一起打进去
- 以 sidecar 的形式给应用容器接入 agent
首先我们应该下载对应的 agent 软件包：
wget https://mirrors.tuna.tsinghua.edu.cn/apache/skywalking/8.1.0/apache-skywalking-apm-8.1.0.tar.gz
tar xf apache-skywalking-apm-8.1.0.tar.gz
1
2
2
（1）在制作应用镜像的时候把 agent 所需的文件和包一起打进去
开发类似下面的 Dockerfile，然后直接 build 镜像即可，这种方法比较简单
FROM harbor-test.coolops.com/coolops/jdk:8u144_test
RUN mkdir -p /usr/skywalking/agent/
ADD apache-skywalking-apm-bin/agent/ /usr/skywalking/agent/
1
2
3
2
3
注意：这个 Dockerfile 是咱们应用打包的基础镜像，不是应用的 Dockerfile
（2）、以 sidecar 的形式添加 agent 包
首先制作一个只有 agent 的镜像，如下：
FROM busybox:latest
ENV LANG=C.UTF-8
RUN set -eux && mkdir -p /usr/skywalking/agent/
ADD apache-skywalking-apm-bin/agent/ /usr/skywalking/agent/
WORKDIR /
1
2
3
4
5
2
3
4
5
然后我们像下面这样开发 deployment 的 yaml 清单。
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
name: demo-sw
name: demo-sw
spec:
replicas: 1
selector:
matchLabels:
name: demo-sw
template:
metadata:
labels:
name: demo-sw
spec:
initContainers:
- image: innerpeacez/sw-agent-sidecar:latest
name: sw-agent-sidecar
imagePullPolicy: IfNotPresent
command: ['sh']
args: ['-c','mkdir -p /skywalking/agent && cp -r /usr/skywalking/agent/* /skywalking/agent']
volumeMounts:
- mountPath: /skywalking/agent
name: sw-agent
containers:
- image: harbor.coolops.cn/skywalking-java:1.7.9
name: demo
command:
- java -javaagent:/usr/skywalking/agent/skywalking-agent.jar -Dskywalking.agent.service_name=${SW_AGENT_NAME} -jar demo.jar
volumeMounts:
- mountPath: /usr/skywalking/agent
name: sw-agent
ports:
- containerPort: 80
env:
- name: SW_AGENT_COLLECTOR_BACKEND_SERVICES
value: 'my-skywalking-oap.skywalking.svc.cluster.local:11800'
- name: SW_AGENT_NAME
value: cartechfin-open-platform-skywalking
volumes:
- name: sw-agent
emptyDir: {}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
我们在启动应用的时候只要引入 skywalking 的 javaagent 即可，如下：
java -javaagent:/path/to/skywalking-agent/skywalking-agent.jar -Dskywalking.agent.service_name=${SW_AGENT_NAME} -jar yourApp.jar
1

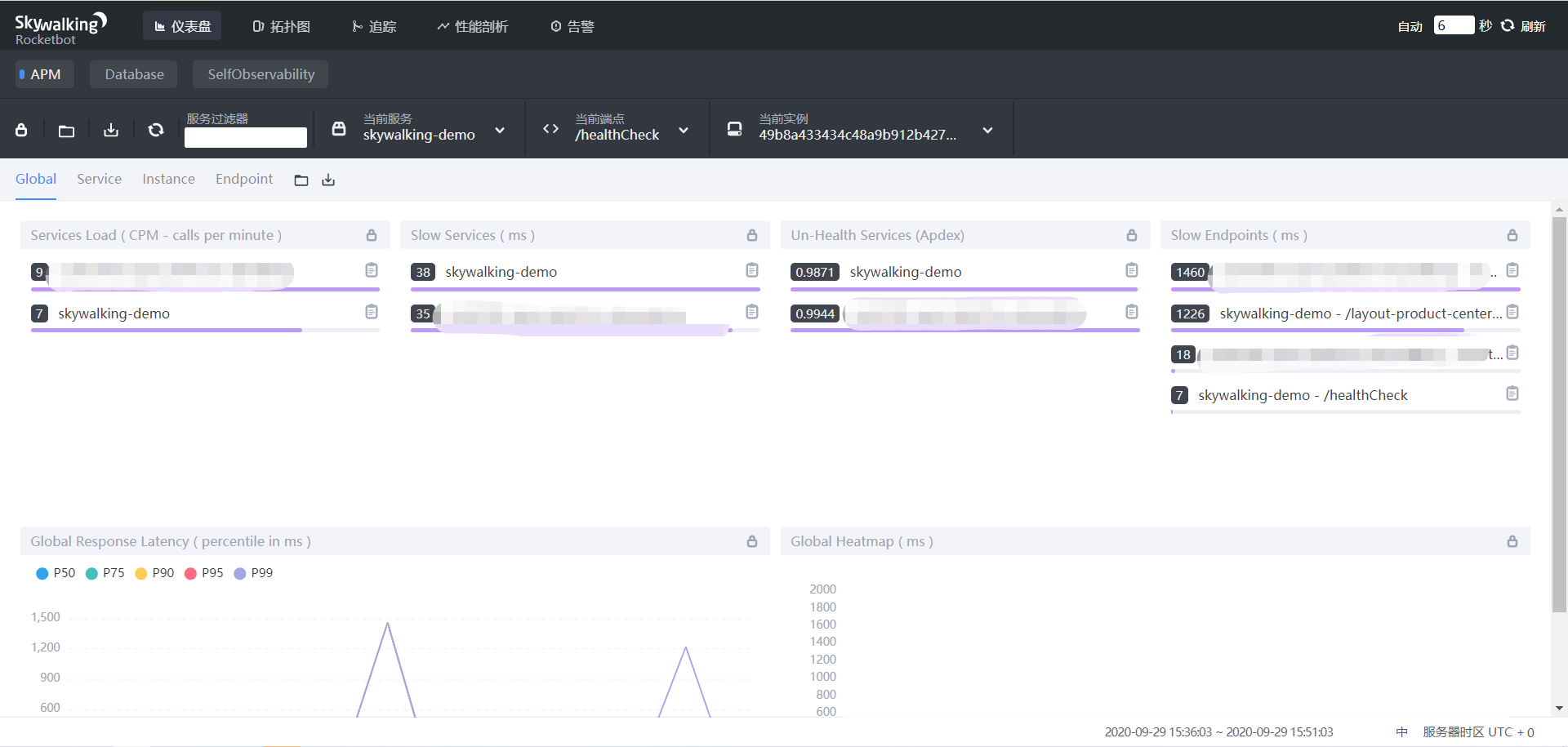

然后我们就可以在 UI 界面看到注册上来的应用了，如下：

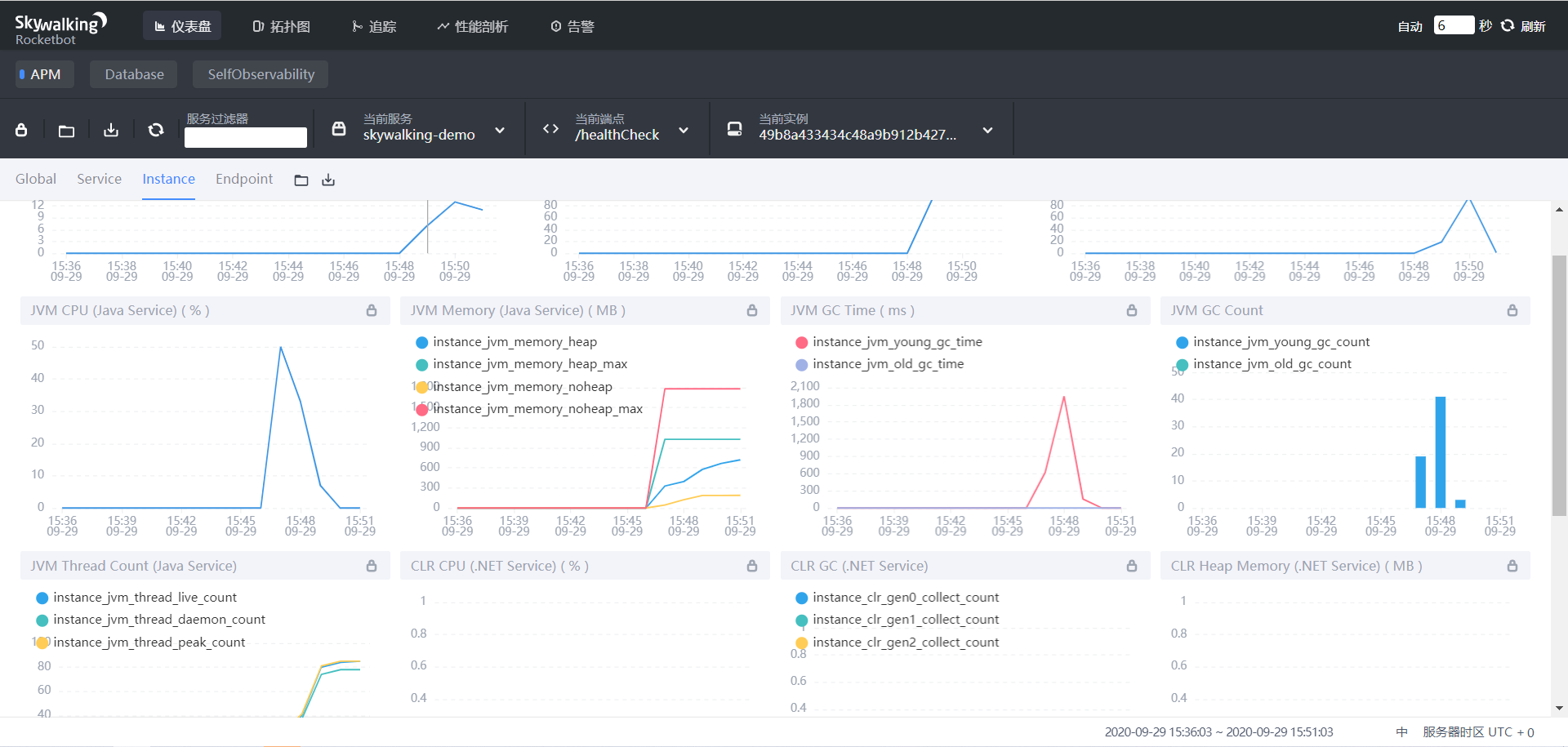

可以查看 JVM 数据，如下：

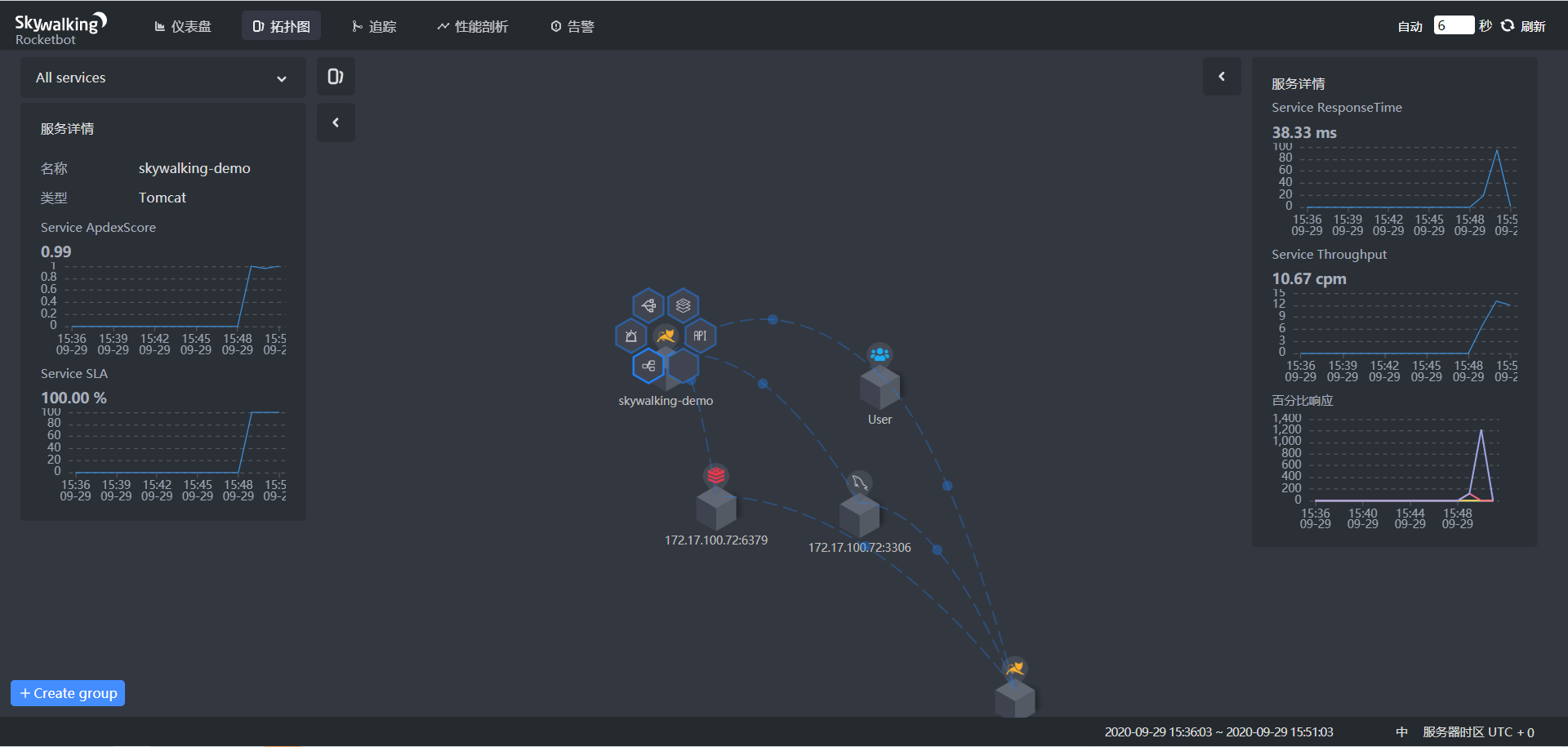

也可以查看其拓扑图，如下：

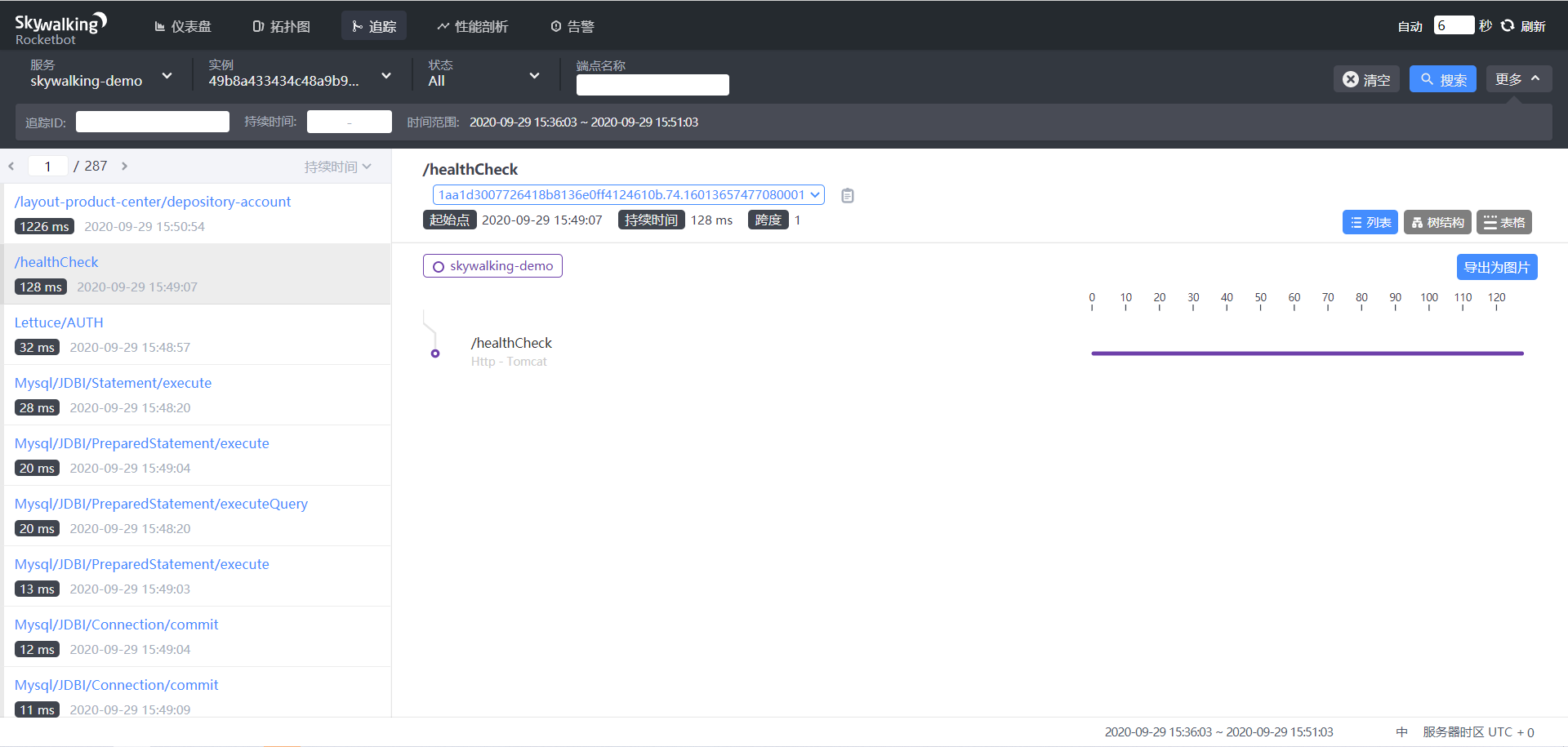

还可以追踪不同的 uri，如下：
到这里整个服务就搭建完了，你也可以试一下。
参考文档：
1、https://github.com/apache/skywalking-kubernetes (opens new window)
2、http://skywalking.apache.org/zh/blog/2019-08-30-how-to-use-Skywalking-Agent.html (opens new window)
上次更新: 2025/07/20, 10:40:32
